Katı Hal Rölesi (SSR) Tanımı ve Avantajları

Katı Hal Rölesi (SSR) Nedir?

Katı Hal Rölesi (Solid State Relay - SSR), mekanik rölelerin işlevini yerine getiren ancak herhangi bir hareketli parça içermeyen, tamamen yarı iletken teknolojisiyle çalışan elektronik anahtarlama elemanıdır. SSR'ler, genellikle endüstriyel otomasyon sistemlerinde, ısıtıcıların, motorların, ışıkların ve diğer elektrikli yüklerin anahtarlanmasında kullanılır.

Çalışma Prensibi:

SSR’ler, optokuplörler, triaklar veya MOSFET'ler kullanarak elektriksel yalıtım sağlar ve elektriksel sinyalleri güvenli bir şekilde kontrol eder. Bu yapıları sayesinde, elektriksel anahtarlama hızlı, verimli ve güvenli bir şekilde gerçekleştirilir.

---

SSR Rölelerinin Avantajları:

• Uzun Ömürlü: Mekanik parça içermediği için aşınma, yıpranma söz konusu değildir ve uzun süre dayanıklı çalışabilir.

• Sessiz Çalışma: Anahtarlama sırasında ses çıkarmaz, dolayısıyla çalışma ortamında gürültü oluşturmaz.

• Hızlı Anahtarlama: SSR'ler, milisaniyeler içinde açma ve kapama işlemi yapabilen yüksek hızlı anahtarlama sağlar.

• Titreşim ve Darbe Dayanıklılığı: Hareketli parça bulunmadığı için mekanik etkilere karşı son derece dayanıklıdır.

• Ark (Kıvılcım) Oluşmaz: Geleneksel rölelerde görülen ark oluşumu, SSR'lerde yaşanmaz. Bu özellik, daha güvenli bir çalışma ortamı sunar.

• Yüksek Güvenlik: Elektriksel kıvılcım ve yüksek akımda oluşabilecek tehlikeler minimize edilmiştir.

---

SSR Kullanım Alanları:

• Endüstriyel Otomasyon: PLC ve otomasyon sistemlerinde motor kontrolü, ısıtıcı kontrolü ve diğer elektrikli cihazlar için kullanılır.

• Isıtma Sistemleri: Plastik enjeksiyon makineleri, fırınlar ve diğer ısıtıcı sistemlerinde, sıcaklık kontrolü sağlamak için kullanılır.

• Aydınlatma Kontrolleri: Akıllı aydınlatma sistemlerinde, enerji tasarrufu sağlayan ve güvenli anahtarlama çözümleri sunar.

• Tıbbi Cihazlar: Hassas tıbbi cihazlarda, güvenli ve sessiz anahtarlama sağlanır.

• Güç Dağıtım Sistemleri: Yüksek voltajlı sistemlerde güvenli kontrol sağlar.

---

SSR Çeşitleri ve Modelleri

SSR'ler, çeşitli voltaj ve akım gereksinimlerine göre farklı modellerde üretilmektedir. Kullanım amacınıza uygun doğru modeli seçmek, verimliliği ve güvenliği artırır.

MONOFAZE - 3-32 VDC Giriş:

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu

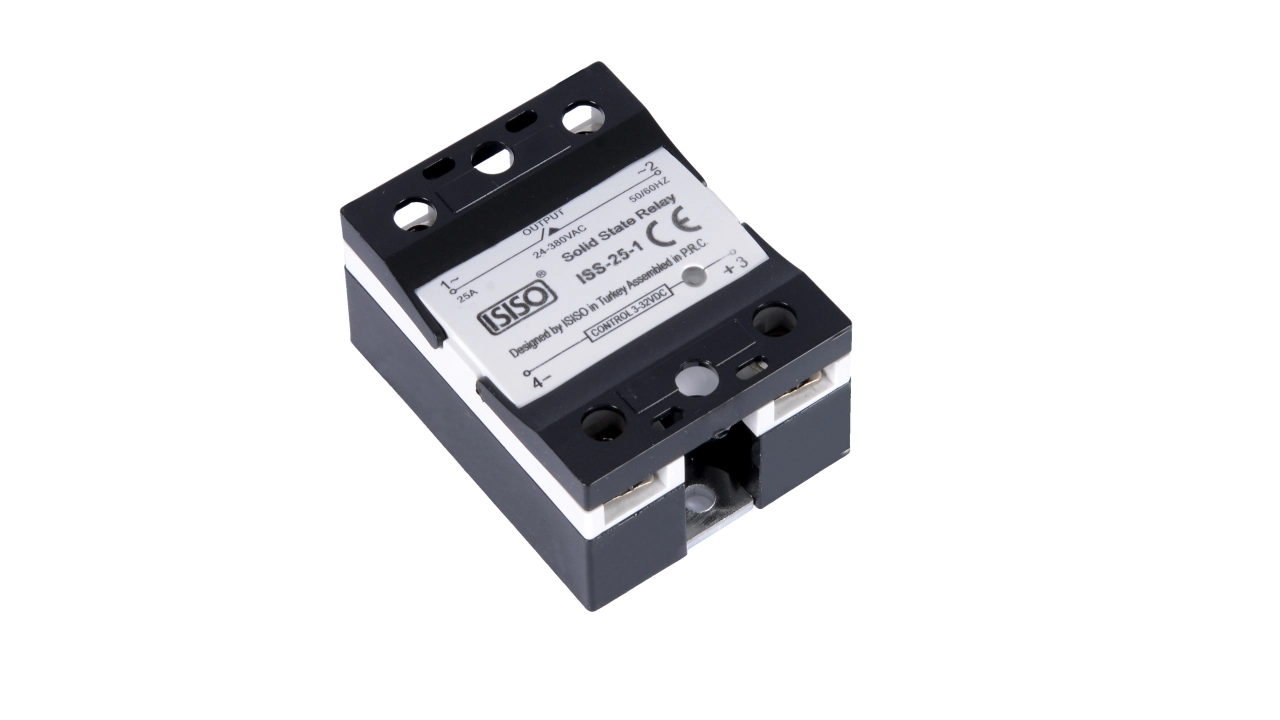

25A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-25-1

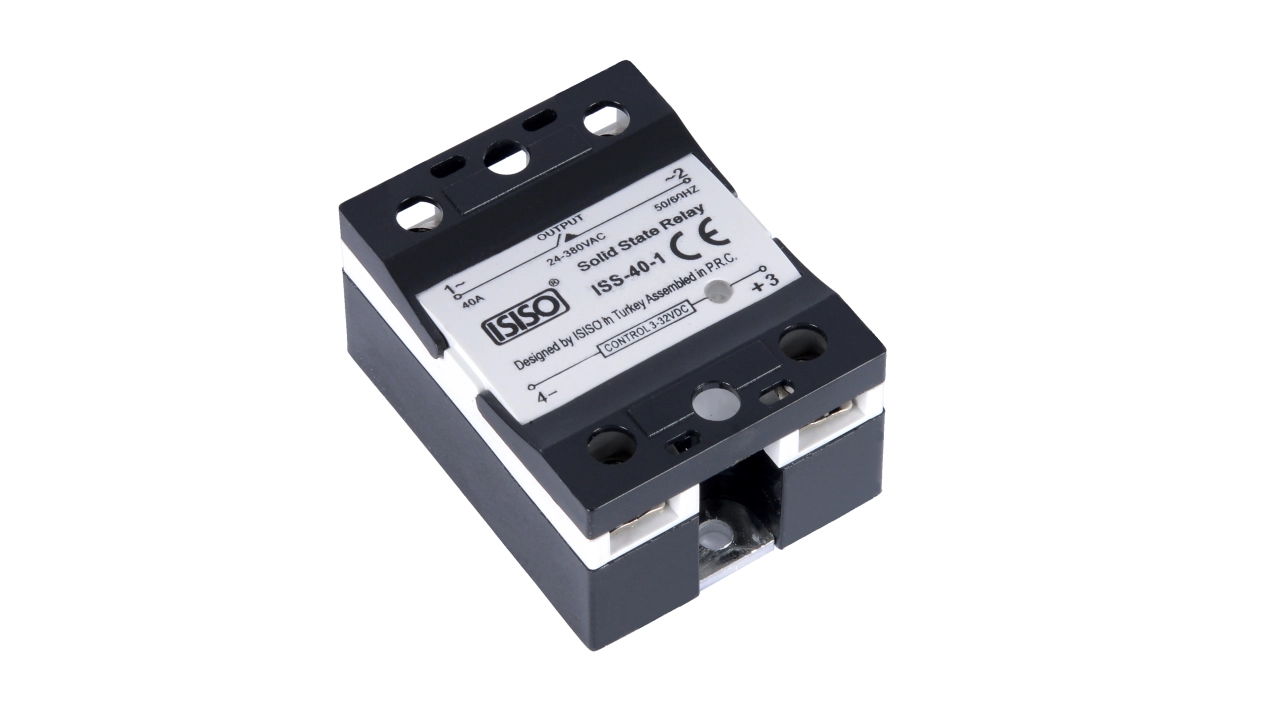

40A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-40-1

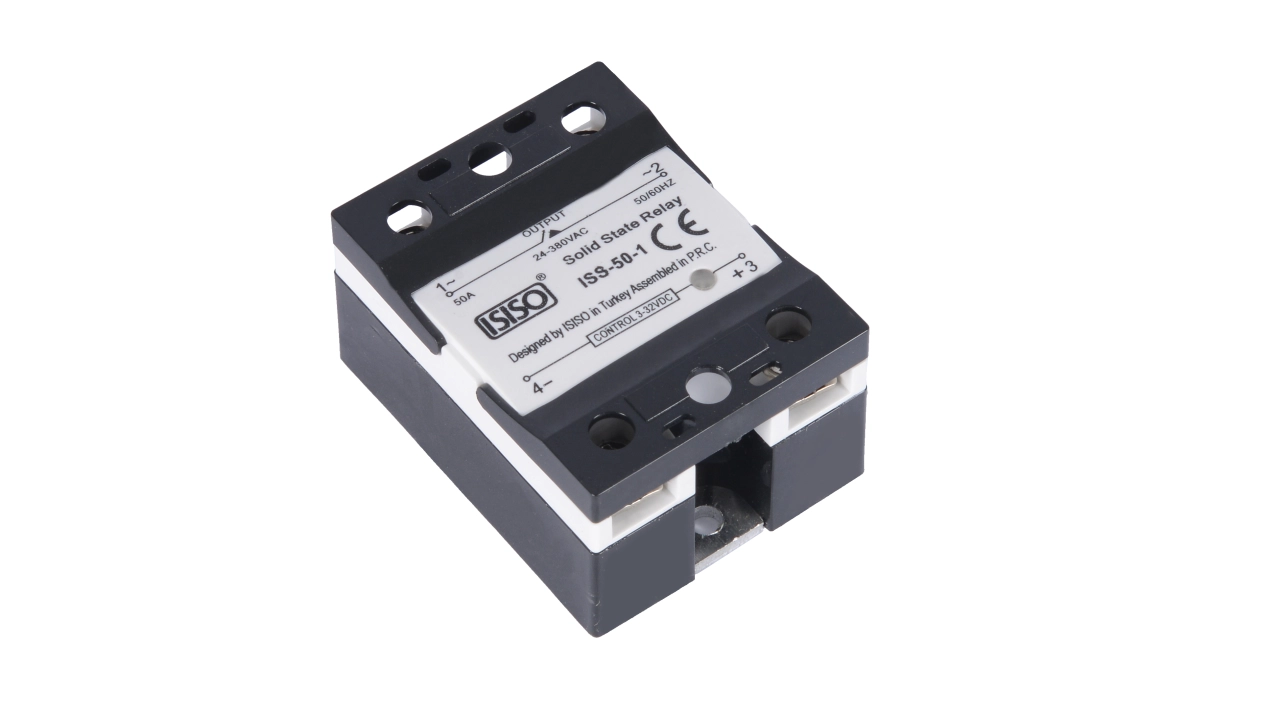

50A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-50-1

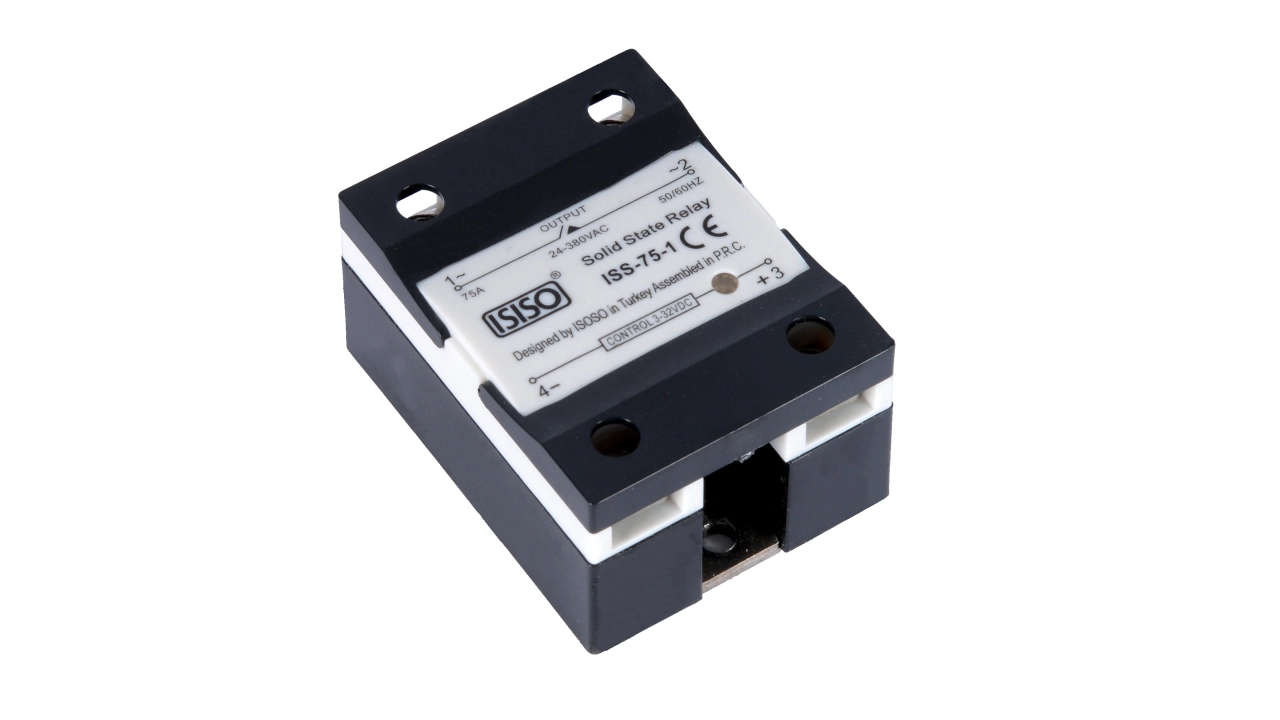

75A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-75-1
100A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-100-1

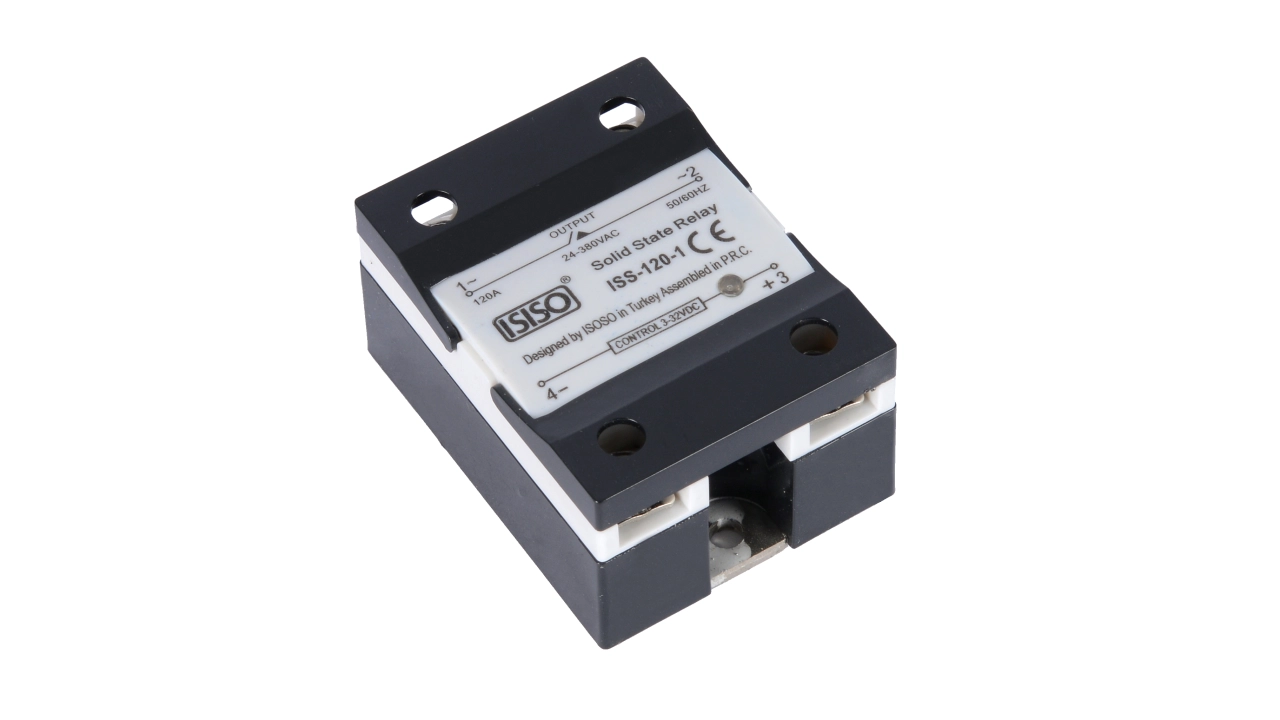

120A	3-32 VDC	24-380 VAC	MONOFAZE	1SS-120-1

MONOFAZE - 3-32 VDC Giriş (Yüksek Çıkış Voltajı):

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu
25A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-25-2
40A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-40-2
50A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-50-2
75A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-75-2
100A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-100-2
120A	3-32 VDC	90-480 VAC	MONOFAZE	1SS-120-2

MONOFAZE - 80-250 VAC Giriş:

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu
25A	80-250 VAC	90-250 VAC	MONOFAZE	1SS-25-3
40A	80-250 VAC	90-250 VAC	MONOFAZE	1SS-40-3
50A	80-250 VAC	90-250 VAC	MONOFAZE	1SS-50-3
100A	80-250 VAC	90-250 VAC	MONOFAZE	1SS-100-3

TRİFAZE - 3-32 VDC Giriş:

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu
25A	3-32 VDC	24-380 VAC	TRİFAZE	3SS-25-1
40A	3-32 VDC	24-380 VAC	TRİFAZE	3SS-40-1
75A	3-32 VDC	24-380 VAC	TRİFAZE	3SS-75-1
100A	3-32 VDC	24-380 VAC	TRİFAZE	3SS-100-1
120A	3-32 VDC	24-380 VAC	TRİFAZE	3SS-120-1

TRİFAZE - 3-32 VDC Giriş (Yüksek Çıkış Voltajı):

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu
25A	3-32 VDC	90-480 VAC	TRİFAZE	3SS-25-2
40A	3-32 VDC	90-480 VAC	TRİFAZE	3SS-40-2
75A	3-32 VDC	90-480 VAC	TRİFAZE	3SS-75-2
100A	3-32 VDC	90-480 VAC	TRİFAZE	3SS-100-2
120A	3-32 VDC	90-480 VAC	TRİFAZE	3SS-120-2

TRİFAZE - 80-250 VAC Giriş:

Akım	Giriş Gerilimi	Çıkış Gerilimi	Tip	Kodu
25A	80-250 VAC	90-480 VAC	TRİFAZE	3SS-25-3
40A	80-250 VAC	90-480 VAC	TRİFAZE	3SS-40-3
75A	80-250 VAC	90-480 VAC	TRİFAZE	3SS-75-3
100A	80-250 VAC	90-480 VAC	TRİFAZE	3SS-100-3

---

Trifazeli SSR'lerin Avantajları:

• Daha Yüksek Güç Kapasiteleri: Trifazeli SSR'ler, yüksek güçlü motorlar, pompalar ve endüstriyel makineler gibi büyük yükler için idealdir.

• Yüksek Verimlilik: Üç fazlı sistemlerde daha dengeli bir güç dağılımı sağlar ve sistemin verimliliğini artırır.

• Daha Stabil Performans: Trifazeli sistemler daha sabit bir güç kaynağı sağlar, bu da güvenilir bir çalışma süresi sunar.

• Daha Yüksek Voltaj Kapasitesi: Yüksek çıkış voltajı gerektiren sistemlerde kullanılabilir.

---

SSR (Solid State Relay) Seçimi İçin İpuçları:

1. Yük Tipini Belirleyin: SSR'nin AC mi yoksa DC mi çalışması gerektiğine karar verin.

2. Giriş ve Çıkış Gerilimini Kontrol Edin: Sistemdeki voltaj gereksinimlerine uygun bir SSR modeli seçin.

3. Akım Kapasitesini Gözden Geçirin: SSR'nin, anahtarlamak istediğiniz yükün akım değerine uygun olması gerekmektedir.

4. Faz Yapısı: Sistemdeki güç fazı yapısına göre (tek faz ya da üç faz) doğru SSR tipini seçin.

---

SSR'lerin Kullanım Alanları:

• Endüstriyel Motor Kontrolleri: PLC sistemleriyle entegre çalışarak motorları ve diğer endüstriyel ekipmanları güvenli ve verimli şekilde kontrol eder.

• Isıtıcılar ve Fırınlar: Plastik enjeksiyon makineleri, fırınlar ve diğer ısıtıcı sistemlerinde hassas sıcaklık kontrolü sağlar.

• Aydınlatma Sistemleri: Akıllı aydınlatma uygulamalarında enerji tasarrufu ve güvenli anahtarlama için kullanılır.

• Endüstriyel Otomasyon ve Güç Dağıtımı: Endüstriyel üretim hatlarında ve güç dağıtım sistemlerinde yüksek güvenlik sağlar.
