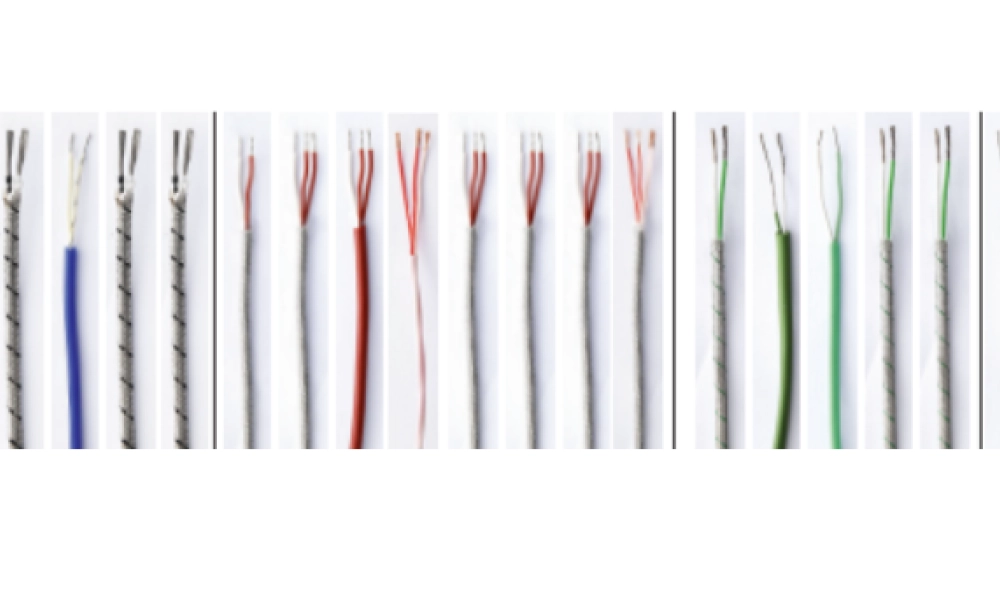

Termokupl Kablosu Nasıl Seçilir? K Tipi, J Tipi ve PT100 Kablolar Arasındaki Farklar

Endüstriyel sıcaklık ölçüm sistemlerinde sensör kadar önemli bir diğer unsur da kullanılan termokupl kablosudur. Yanlış kablo seçimi, ölçüm hatalarına, kararsız sıcaklık değerlerine ve proses problemlerine neden olabilir.

K Tipi, J Tipi ve PT100 sensörlerde kullanılan kablolar birbirinden farklıdır ve uygulamaya uygun kablo seçimi yapılmalıdır.

Bu yazımızda termokupl kablosu seçiminde dikkat edilmesi gereken noktaları ve kablo tipleri arasındaki farkları detaylı olarak inceleyeceğiz.

Termokupl Kablosu Nedir?

Termokupl kablosu, sensörden gelen sıcaklık bilgisini sıcaklık kontrol cihazına, PLC'ye veya veri toplama sistemine ileten özel kablolardır.

Standart elektrik kablolarından farklı olarak termokupl kabloları, sensörün yapısına uygun özel iletkenlerden üretilmektedir.

Yanlış kablo kullanılması durumunda ölçüm hataları oluşabilir.

Neden Doğru Kablo Seçimi Önemlidir?

Termokupl sistemlerinde sensör ve kablo aynı karakteristik yapıya sahip olmalıdır.

Yanlış kablo kullanımı;

❌ Ölçüm sapmalarına

❌ Hatalı sıcaklık değerlerine

❌ Ürün kalitesinde düşüşe

❌ Proses kontrol problemlerine

neden olabilir.

Bu nedenle sensör tipi ile uyumlu kablo kullanılmalıdır.

🟩 K Tipi Termokupl Kablosu

K Tipi termokupllar NiCr-Ni (Nikel Krom - Nikel) elemanlarından oluşmaktadır.

Bu sensörlerde kullanılan uzatma ve kompanzasyon kabloları da K Tipi karakteristiğine uygun üretilmektedir.

ISISO Renk Kodu

🟩 Yeşil

Kullanım Alanları

Endüstriyel fırınlar
Plastik enjeksiyon makineleri
Ambalaj makineleri
Isıl işlem sistemleri

Avantajları

✅ Yüksek sıcaklıklara uygun

✅ Geniş kullanım alanı

✅ Endüstride en yaygın kullanılan termokupl kablosu

🔵 J Tipi Termokupl Kablosu

J Tipi termokupllar Fe-Const (Demir - Konstantan) elemanlarından oluşmaktadır.

J Tipi sensörlerde mutlaka J Tipi kablo kullanılmalıdır.

ISISO Renk Kodu

🔵 Mavi

Kullanım Alanları

Vakum fırınları
Plastik işleme makineleri
Paketleme sistemleri
Genel endüstriyel uygulamalar

Avantajları

✅ Ekonomik çözüm

✅ Düşük ve orta sıcaklıklarda güvenilir performans

🟧 PT100 Kablosu

PT100 sensörler termokupl değildir.

Direnç termometresi yapısında oldukları için farklı kablo tipleri ile kullanılmaktadır.

PT100 sistemlerinde genellikle;

2 Telli
3 Telli
4 Telli

bağlantı yapıları tercih edilmektedir.

ISISO Renk Kodu

🟧 Turuncu

Kullanım Alanları

Gıda tesisleri
Kimya tesisleri
İlaç sanayi
Hassas proses uygulamaları

Avantajları

✅ Hassas ölçüm

✅ Kararlı sıcaklık kontrolü

✅ Uzun mesafe uygulamalarında güvenilir sonuçlar

Kablo İzolasyonu Nasıl Seçilmelidir?

Kablo seçiminde yalnızca sensör tipi değil, çalışma ortamı da dikkate alınmalıdır.

PVC İzolasyon

Ekonomik çözüm
Genel endüstriyel kullanım
Düşük sıcaklık uygulamaları

Cam Elyaf İzolasyon

Yüksek sıcaklık dayanımı
Fırın uygulamaları
Endüstriyel prosesler

Teflon İzolasyon

Kimyasallara dayanıklı
Nemli ortamlara uygun
Hassas proses uygulamaları

Termokupl Kablosu Seçerken Dikkat Edilmesi Gerekenler

Sensör Tipi

K Tipi sensör için K Tipi kablo kullanılmalıdır.

J Tipi sensör için J Tipi kablo kullanılmalıdır.

PT100 için uygun PT100 kablosu seçilmelidir.

Ortam Sıcaklığı

Kablo izolasyonu çalışma sıcaklığına uygun olmalıdır.

Nem ve Kimyasallar

Kimyasal ortamlarda teflon izolasyon tercih edilmelidir.

Kablo Boyu

Uzun mesafelerde kaliteli ve uygun kesitli kablolar tercih edilmelidir.

K Tipi, J Tipi ve PT100 Kablo Karşılaştırması

Özellik	🟩 K Tipi	🔵 J Tipi	🟧 PT100
Sensör Tipi	NiCr-Ni	Fe-Const	RTD
Renk Kodu	Yeşil	Mavi	Turuncu
Kullanım Alanı	Yüksek Sıcaklık	Düşük-Orta Sıcaklık	Hassas Ölçüm
Ölçüm Prensibi	Termokupl	Termokupl	Direnç
Endüstriyel Kullanım	Çok Yaygın	Yaygın	Çok Yaygın

Sık Sorulan Sorular

K Tipi sensörde normal elektrik kablosu kullanılabilir mi?

Hayır. Ölçüm doğruluğunu korumak için K Tipi termokupl kablosu kullanılmalıdır.

J Tipi sensörde K Tipi kablo kullanılabilir mi?

Hayır. Farklı karakteristik yapılar nedeniyle ölçüm hataları oluşur.

PT100 kablosu ile termokupl kablosu aynı mıdır?

Hayır. PT100 sistemleri farklı çalışma prensibine sahiptir ve uygun bağlantı kabloları kullanılmalıdır.

ISISO Termokupl ve PT100 Kabloları

Soylu Otomasyon tarafından sunulan ISISO marka termokupl ve PT100 kabloları, endüstriyel uygulamalara uygun olarak üretilmektedir.

Ürün seçeneklerimiz:

✅ K Tipi Termokupl Kabloları

✅ J Tipi Termokupl Kabloları

✅ PT100 Kabloları

✅ PVC İzolasyonlu Kablolar

✅ Cam Elyaf İzolasyonlu Kablolar

✅ Teflon İzolasyonlu Kablolar

✅ Özel Metraj Seçenekleri

Sonuç

Doğru termokupl kablosu seçimi, sıcaklık ölçüm sistemlerinin güvenilir çalışması için büyük önem taşımaktadır. Sensör tipi, çalışma ortamı, izolasyon yapısı ve kablo boyu dikkate alınarak yapılan doğru seçimler ölçüm doğruluğunu artırır ve proses güvenliğini destekler.

ISISO termokupl ve PT100 kabloları hakkında detaylı bilgi almak için Soylu Otomasyon uzman ekibiyle iletişime geçebilirsiniz.
