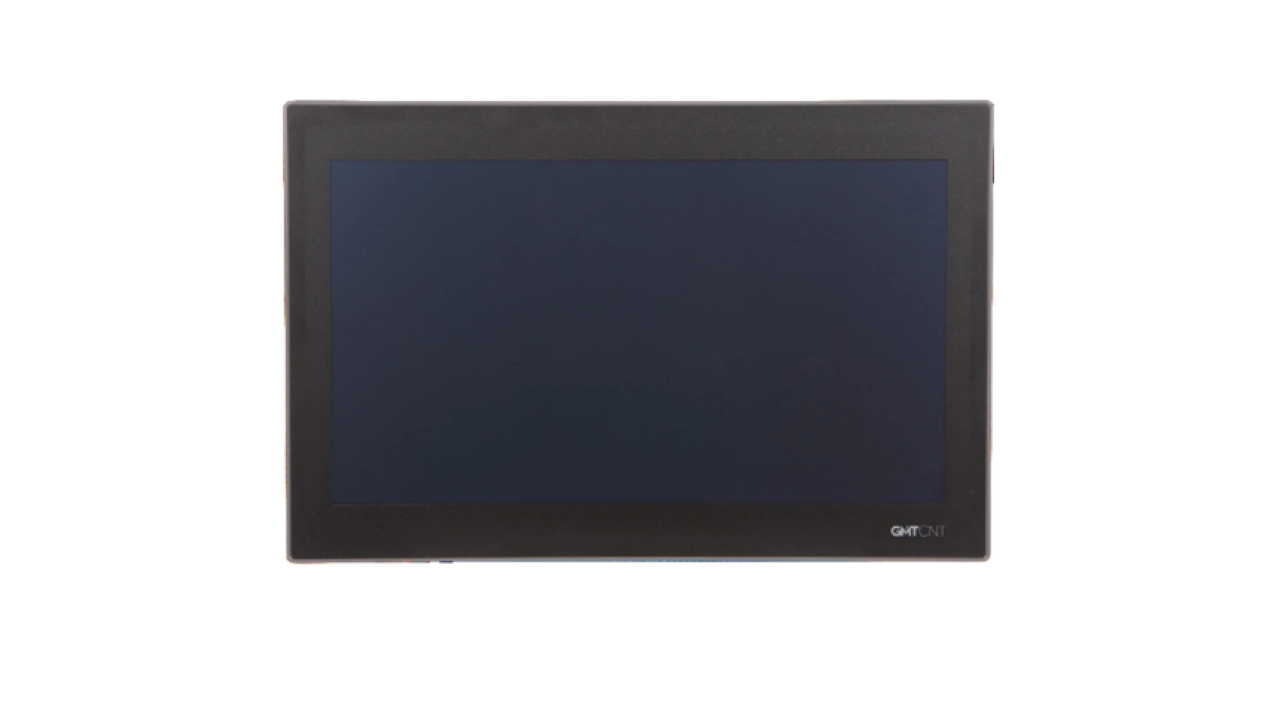

OPERATÖR PANELLER / GHS SERİSİ

GHS Serisi Operatör Panelleri Teknik Özellikleri

Genel Özellikler (Tüm Modellerde Ortak)

İşlemci: ARM Cortex-A7 Dual Core 1GHz
Hafıza: 256 MB NAND Flash + 128 MB DDR3
Görüntü: 16.77M renk TFT LCD
Koruma Sınıfı: Ön panel IP65 (toz/suya dayanıklı)
Zamanlama: RTC (Gerçek Zaman Saati)
Programlama: PDesigner HMI Editör Programı
Çalışma Sıcaklığı: 0°C ~ +50°C

Model Karşılaştırması

1. GHS-043 / GHS-043E (4.3" Modeller)

Özellik	GHS-043	GHS-043E
Ekran	4.3" TFT	4.3" TFT
Çözünürlük	800x480	800x480
Parlaklık	500 cd/m²	500 cd/m²
Haberleşme	2x Seri Port (RS232/RS485)	2x Seri Port + Ethernet
USB	1x Host, 1x Slave	1x Host, 1x Slave
Özel Özellikler	-	VNC ile uzaktan erişim

2. GHS-070 / GHS-070E (7" Modeller)

Özellik	GHS-070	GHS-070E
Ekran	7" TFT	7" TFT
Çözünürlük	1024x600	1024x600
Parlaklık	450 cd/m²	450 cd/m²
Haberleşme	3x Seri Port	3x Seri Port + Ethernet
USB	Host port (klavye/mouse bağlanabilir)	Host port + veri kaydı özelliği
Özel Özellikler	GMTCNT protokolü ile çoklu HMI bağlantısı	FTP erişimi, C makro desteği, kullanıcı güvenlik seviyeleri

3. GHS-101 / GHS-101E (10.1" Modeller)

Özellik	GHS-101	GHS-101E
Ekran	10.1" TFT	10.1" TFT
Çözünürlük	1024x600	1024x600
Parlaklık	450 cd/m²	450 cd/m²
Haberleşme	3x Seri Port	3x Seri Port + Ethernet
USB	Host port	Host port
Özel Özellikler	-	MSG-156E protokol desteği

4. GHS-156E (15.6" Model)

Ekran: 15.6" TFT (1920x1080 Full HD)
Parlaklık: 250 cd/m²
Haberleşme: 2x Seri Port + Ethernet
USB: Host port
Öne Çıkan Özellik: Yüksek çözünürlüklü geniş ekran

Öne Çıkan Fonksiyonlar

✔ GMTCNT Protokolü: Birden fazla HMI'nın aynı PLC'ye bağlanabilmesi
✔ Veri Kaydı: USB flash disk ile alarm/trend kaydı (GHS-070E ve üstü modeller)
✔ Uzaktan Erişim: VNC ve FTP desteği (Ethernetli modeller)
✔ Güvenlik: Kullanıcı yetkilendirme seviyeleri
✔ Makro Desteği: C dili ile özel fonksiyonlar oluşturma

Bağlantı ve Haberleşme Seçenekleri

Seri Portlar: RS232, RS485, RS422
Ethernet: MODBUS TCP/IP, FTP
USB:
- Slave port: Program yükleme
- Host port: Klavye/mouse/veri depolama

Uygulama Alanları

Makina kontrol panelleri
Proses takip sistemleri
SCADA arayüzleri
Enerji izleme sistemleri

Seçim Kılavuzu

Kompakt ihtiyaçlar için: GHS-043E (4.3")
Orta ölçekli uygulamalar için: GHS-070E (7")
Geniş ekran gerektiren projeler için: GHS-101E veya GHS-156E

Not: "E" sonekli modeller Ethernet ve uzaktan erişim özelliklerini içermektedir.
