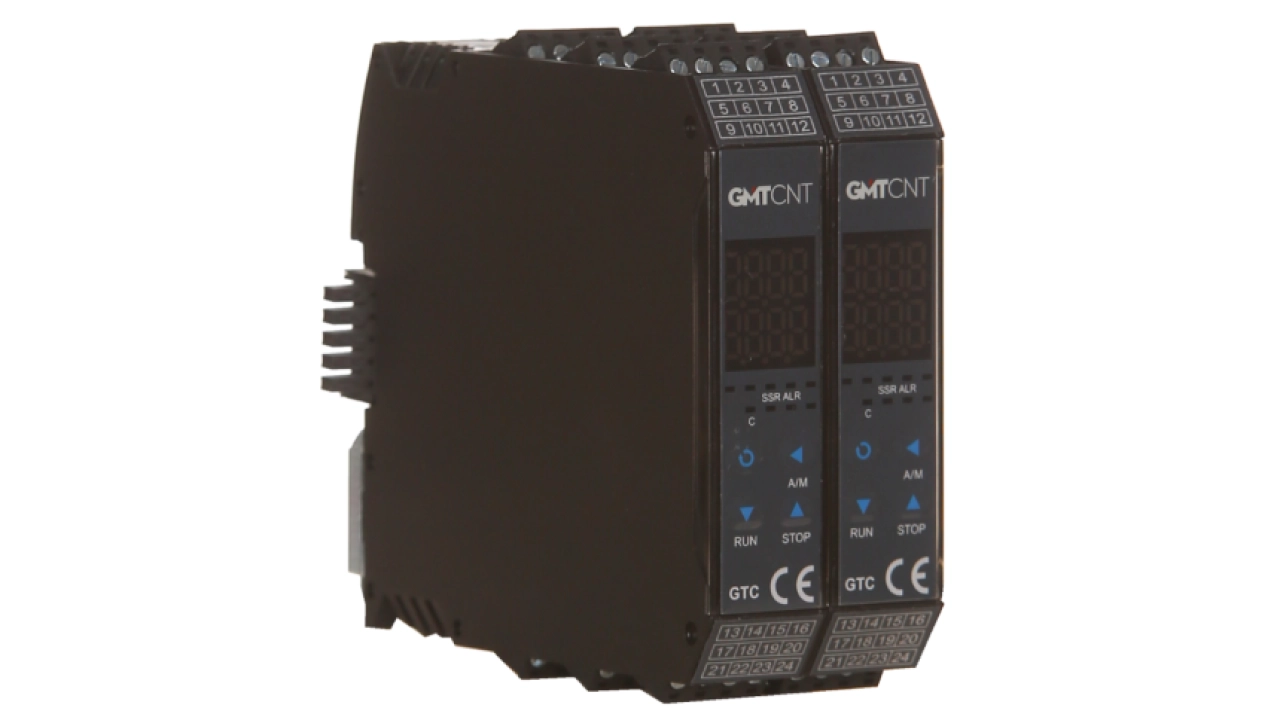

ÜNİVERSAL PID KONTROL CİHAZLARI

ÜNİVERSAL PID KONTROL CİHAZLARI HABERLEŞME MODÜLLERİ

/assets/listings/urunler/pid-png-image-10462.webp
/assets/listings/urunler/image-16-png-image-94102.webp
Teknik Dökuman indir

Üniversal PID Kontrol Cihazları Teknik Özellikleri

Genel Özellikler

  • Besleme: 24VDC (-%15, +%10 tolerans)

  • Güç Tüketimi: ≤5W

  • Çalışma Koşulları:

    • Sıcaklık: -10°C ~ +60°C

    • Nem: ≤%90 RH

  • EMC Uyumluluk:

    • IEC61000-4-4: ±4KV/5KHz (EFT testi)

    • IEC61000-4-5: 4kV (Surge testi)

  • İzolasyon: Terminaller arası ≥600V

  • Montaj: DIN ray

Giriş Özellikleri

1. Sensör Tipleri

  • Termokupllar: J, K, S, R, E, T, B, N, WRe3-WRe25, WRe5-WRe26

  • RTD'ler: Cu50, Pt100

  • Analog Gerilim: 0-5V, 1-5V, 0-1V, 0-100mV, 0-20mV, 0-500mV

  • Analog Akım: 4-20mA (harici 250Ω şönt direnç ile)

2. Ölçüm Aralıkları ve Doğruluk

Sensör Tipi Ölçüm Aralığı Doğruluk
J Tipi 0~1000°C 0.25%FS ±1
K Tipi -50~1300°C 0.25%FS ±1
S/R Tipi -50~1700°C 0.25%FS ±1
T Tipi -200~+350°C 0.25%FS ±1
Pt100 -200~+600°C 0.25%FS ±1

Kontrol Özellikleri

  • Kontrol Modları:

    • On/Off Kontrol (ölü bant ayarlanabilir)

    • Bulanık Mantık PID (AI-PID algoritması ile otomatik ayar)

  • Kontrol Periyodu: 0.24~300.0 s (0.5 s artışlarla ayarlanabilir)

  • Örnekleme Hızı: 8 örnek/saniye

  • Dijital Filtre: FILt=0 ayarı ile 0.5 s cevap süresi

  • Alarm Fonksiyonları:

    • Üst limit

    • Alt limit

    • Sapma üst limiti

    • Sapma alt limiti

Haberleşme Özellikleri

  • Standart Haberleşme: Modbus RTU (RS485) - 9600,8,N,1

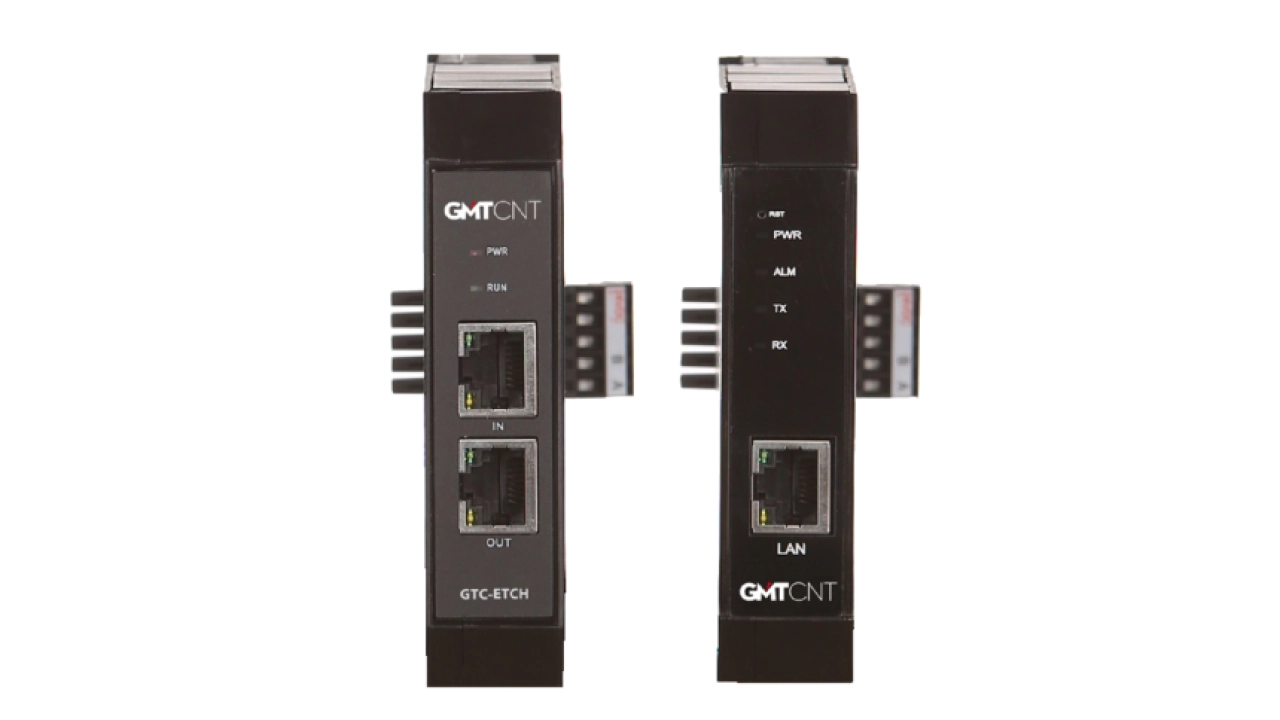

  • Opsiyonel Haberleşme Modülleri:

    • GTC-ETCH: 8 Kanal EtherCat Modülü

    • GTC-TCP: 32 Kanal MODBUS TCP Modülü

Modeller ve Çıkış Özellikleri

Model Giriş Tipi Çıkış Tipi Özel Fonksiyonlar
GTC12S Universal SSR Çıkışlı Tek PID Kontrol
GTC12R Universal Röle Çıkışlı (5A @ 250VAC) Tek PID Kontrol
GTC12A Universal Analog Çıkışlı (4-20mA/0-10V) Tek PID Kontrol
GTC12S-D Universal SSR + Röle Çıkışlı Çift PID (Isıtma/Soğutma)
GTC41S-TC 4x Termokupl 4x SSR Çıkışlı 4 Bağımsız PID Kontrol
GTC41S-PT 4x PT100 4x SSR Çıkışlı 4 Bağımsız PID Kontrol

Uygulama Alanları

  • Endüstriyel Fırın Kontrolü

  • Plastik Enjeksyon Makineleri

  • İklimlendirme Sistemleri

  • Gıda İşleme Ekipmanları

  • Kimya Proses Kontrolü

Seçim Kılavuzu

  1. SSR Çıkış İhtiyacı Varsa: GTC12S veya GTC41S-TC/PT

  2. Röle Çıkış İhtiyacı Varsa: GTC12R

  3. Analog Çıkış İhtiyacı Varsa: GTC12A

  4. Isıtma+Soğutma Kontrolü: GTC12S-D

  5. Çoklu Bölge Kontrolü: GTC41S serisi

Haberleşme gereksinimleriniz için: GTC-ETCH (EtherCat) veya GTC-TCP (Modbus TCP) modülleri eklenebilir.
