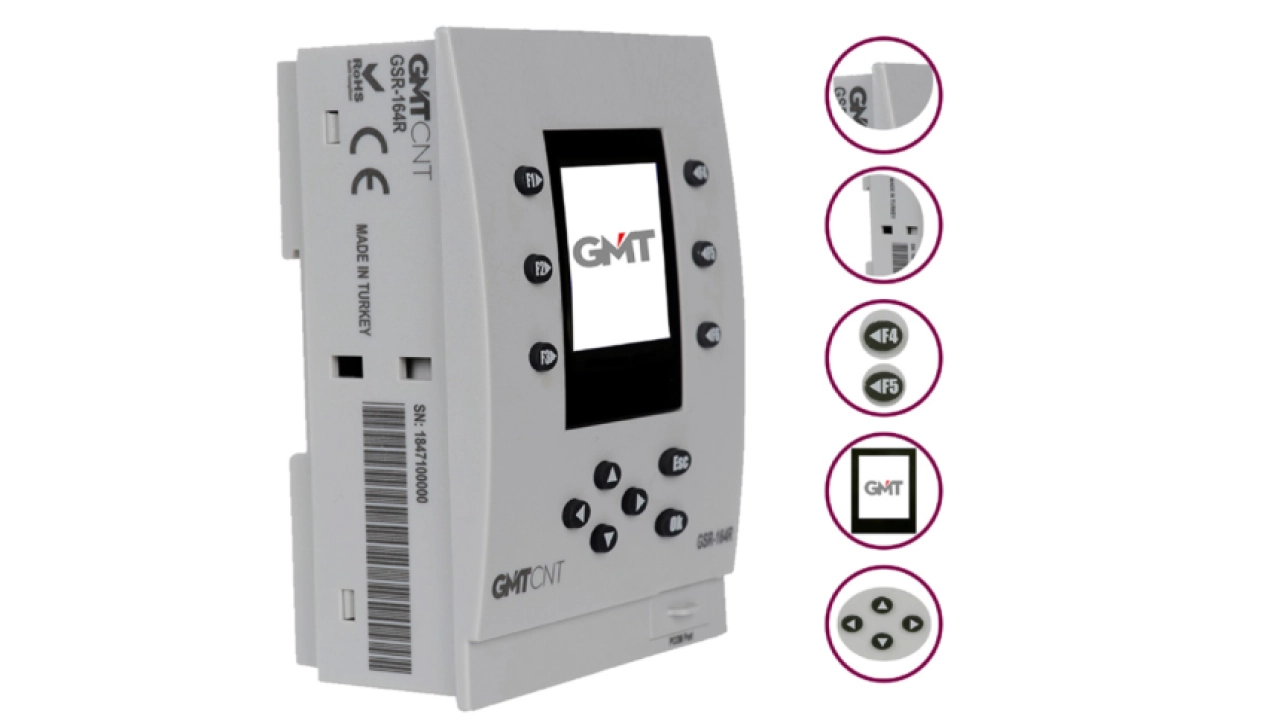

Ekranlı Mini PLC Serisi (GSR) Teknik Özellikleri

Genel Özellikler (Ortak)

• Besleme: 24 VDC

• Programlama Yöntemleri:

  • USB üzerinden (GSR-COM1 aparatı ile)

  • USB flash disk ile (GSR-COM2 aparatı ile)

• Görsel Arayüz:

  • 1.8" TFT LCD (128x160 RGB)

  • 12 fonksiyon tuşu (6'sı programlanabilir)

• Diğer Özellikler:

  • RTC (Gerçek Zamanlı Saat)

  • Ondalıklı işlem desteği

  • DIN ray ve panel montaj seçenekleri

  • GMTSuite editör yazılımı uyumlu

Modeller ve Teknik Detaylar

1. GSR-164R

• Girişler:

  • 6x dijital (PNP)/analog giriş (0-10V, 12-bit)

  • Tüm girişlerde 2 kHz'e kadar puls okuma

• Çıkışlar:

  • 4x röle çıkış (5A @ 220VAC)

• Hafıza:

  • 48 kB program / 2 kB değişken

• Çalışma Hızı:

  • Maksimum 20 kHz program döngü hızı

2. GSR-2118R

• Girişler:

  • 11x dijital (PNP)/analog giriş (0-10V, 12-bit)

  • Tüm girişlerde 2 kHz'e kadar puls okuma

• Çıkışlar:

  • 8x röle çıkış (5A @ 220VAC)

• Hafıza:

  • 196 kB program / 10 kB değişken

• Çalışma Hızı:

  • Maksimum 20 kHz program döngü hızı

3. GSR-2108T

• Girişler:

  • 10x dijital (PNP) / ilk 7 kanal analog (0-10V, 12-bit)

  • 2 kHz hızlı sayıcı (tüm girişler)

  • 1x çift fazlı enkoder (A,B,Z) veya 10 kHz sayıcı girişi

• Çıkışlar:

  • 8x transistör çıkış (0.5A @ 24VDC)

  • 1x 10 kHz puls çıkışı

• Hafıza:

  • 196 kB program / 10 kB değişken

• Çalışma Hızı:

  • Maksimum 20 kHz program döngü hızı

Programlama Aparatları

GSR-COM1

• Mini USB girişli program yükleme aparatı

• GCON USB MINI kablo ile birlikte verilir

GSR-COM2

• USB Tip A Host girişli program yükleme aparatı

• USB flash disk ile program yükleme imkanı

Karşılaştırmalı Özellik Tablosu

Kullanım Alanları

• Makina kontrol panelleri

• Küçük ölçekli otomasyon sistemleri

• HMI fonksiyonlu basit kontrol uygulamaları

• Veri giriş/çıkış gerektiren operasyonel paneller

Avantajlar

✔ Entegre ekran sayesinde harici HMI'ye gerek kalmadan kontrol imkanı
✔ Fonksiyon tuşları ile operatör etkileşimi
✔ USB ile kolay program yükleme
✔ Kompakt boyut ve çift montaj seçeneği
