GLC-296 Serisi PLC Özellikleri ve Modelleri

GLC-296 Serisi, endüstriyel otomasyon uygulamaları için tasarlanmış, modüler yapıda ve yüksek performanslı bir PLC sistemidir.

Temel Özellikler:

• Besleme Gerilimi: 24 VDC

• Girişler: 9 kanal (24 VDC, PNP/NPN uyumlu)

• Genişletme: En fazla 16 genişleme modülü bağlanabilir, toplam 273 I/O noktasına kadar destek

• Haberleşme Portları:

  • 100 Mbps Ethernet (ağ bağlantısı)

  • RS232 ve RS485 (seri iletişim)

• Protokol Desteği:

  • MODBUS RTU (Master/Slave)

  • ASCII okuma/yazma

• İşlem Kapasitesi:

  • Ondalıklı sayı işlem desteği

  • 196 kB program hafızası / 10 kB değişken hafızası

  • Maksimum 20 kHz program döngü hızı (hızlı işlem)

• Encoder/Sayıcı Girişleri:

  • 3x çift fazlı (A, B, Z) encoder girişi

  • VEYA 3x yüksek hızlı sayıcı girişi (50 kHz)

• Analog Giriş/Çıkış:

  • 1x analog giriş (0-10 VDC / 0-20 mA, 12-bit çözünürlük)

  • 1x analog çıkış (0-20 mA / 0-10 VDC, 14-bit çözünürlük, voltaj modu için 500Ω direnç gerekli)

• Montaj: DIN ray

Mevcut Modeller:

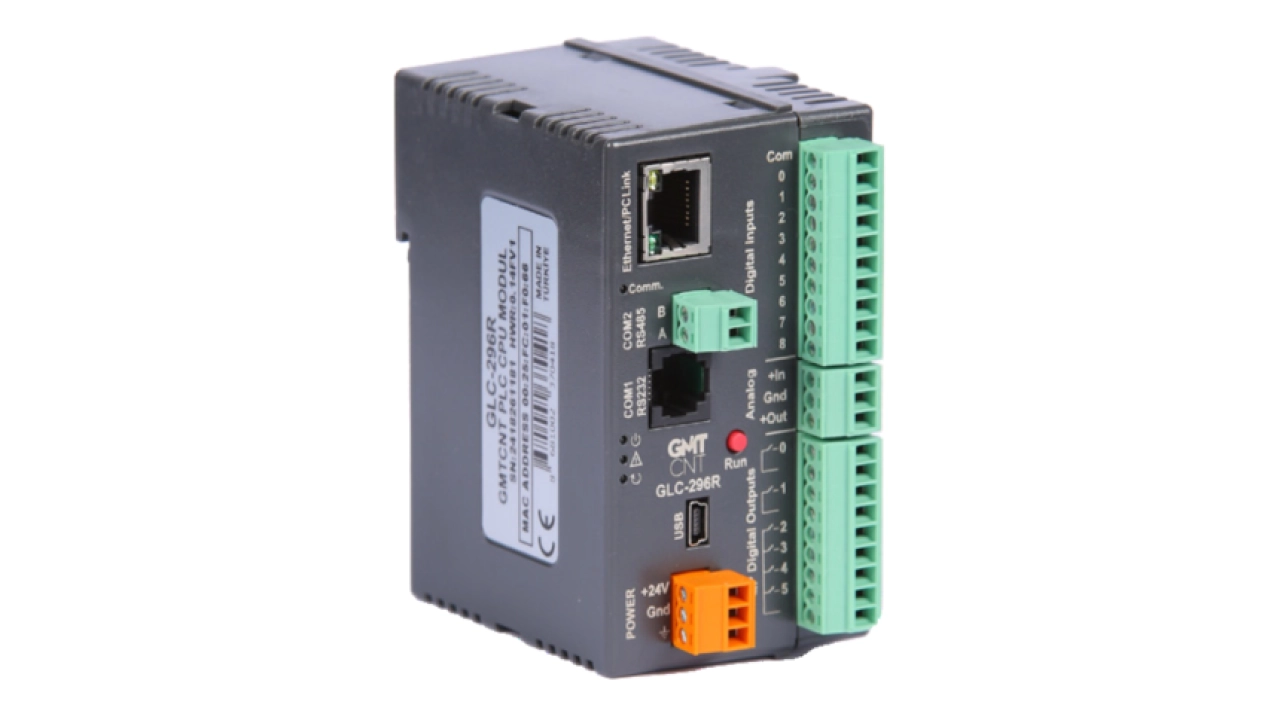

1. GLC-296R

• 6x Röle Çıkış (5A @ 250 VAC)

• 1 analog giriş + 1 analog çıkış

• Uygulama: Yüksek akımlı anahtarlama (motor, kontaktör, valf kontrolü).

2. GLC-296T

• 6x Transistör Çıkış (PNP, 450 mA @ 24 VDC)

• 3x 100 kHz Pulse Çıkışı (PWM, step/servo motor kontrolü için)

• 1 analog giriş + 1 analog çıkış

• Uygulama: Yüksek hızlı dijital kontrol (invertör, servo sürücü, LED dimmer).

Kullanım Alanları:

• Fabrika otomasyonu (konveyör, paketleme)

• Motor kontrolü (enkoder, PWM çıkışları ile)

• Sensör ve analog sinyal işleme (sıcaklık, basınç, akış ölçümü)

• MODBUS tabanlı SCADA sistemleri

• Hızlı sayıcı uygulamaları (üretim sayımı, hız ölçümü)
