HDM3 Serisi Kompakt Şalter Aksesuarları

/assets/listings/urunler/image-3-png-image-78625.webp
Teknik Dökuman indir

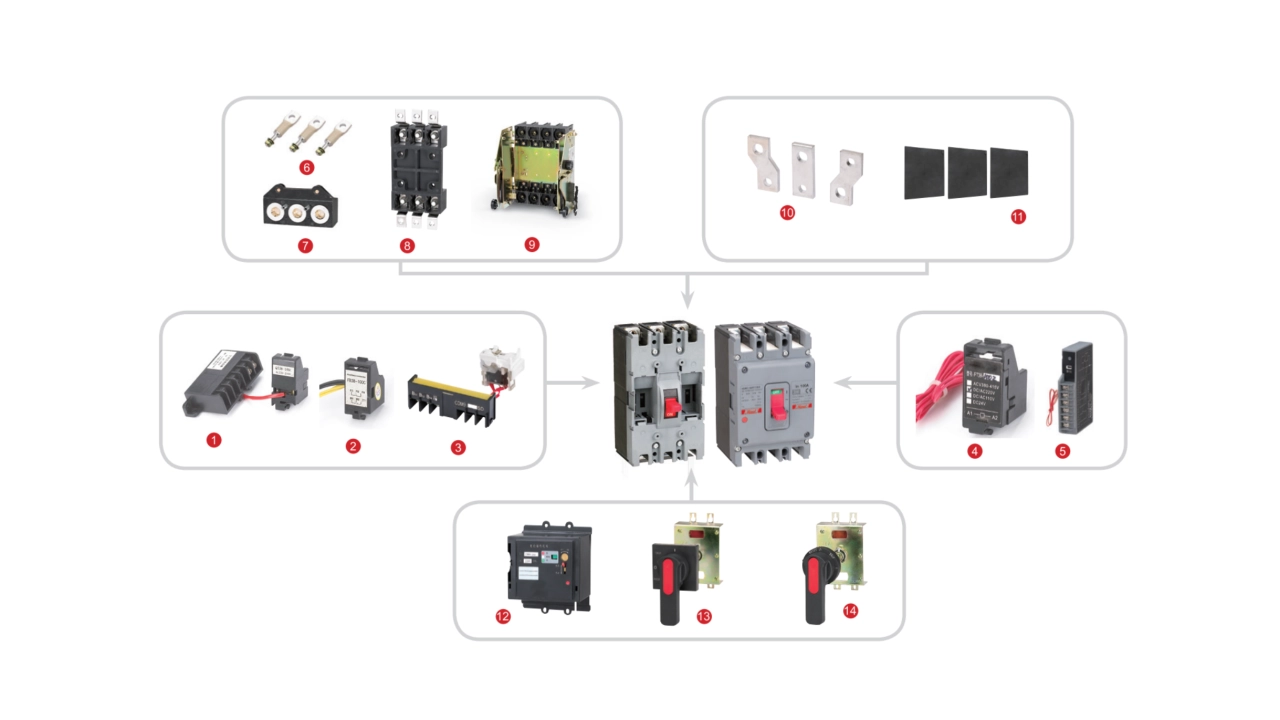

  1. Düşük Gerilim Bobini – Düşük voltajlı devrelerde kullanılan kontrol veya tetikleme bobini.

  2. Yardımcı Kontak – Ana kontaklara ek olarak sinyalizasyon veya kumanda devrelerinde kullanılan yardımcı kontaklar.

  3. Alarm Kontağı – Sistemde bir arıza veya uyarı durumunda devreye giren kontak.

  4. Açtırma Bobini – Şalt elemanını (örneğin bir kontaktör veya röle) açmaya yarayan bobin.

  5. Kaçak Alarm Modülü – Kaçak akım veya toprak hatası gibi durumlarda alarm üreten modül.

  6. Sabit, Arka Bağlantı Aparatı – Cihazın arkasına sabitlenen bağlantı parçası.

  7. Fiş Tipi Arka Bağlantı Aparatı – Takılıp çıkarılabilen fişli arka bağlantı aparatı.

  8. Fiş Tipi Ön Bağlantı Aparatı – Ön tarafta kullanılan fişli bağlantı elemanı.

  9. Sürgülü Bağlantı Aparatı (■ ile işaretli) – Kaydırma mekanizmasıyla bağlantı sağlayan aparat.

  10. Bağlantı Barası – Elektriksel bağlantıları birleştirmek için kullanılan iletken çubuk.

  11. Seperatör – Ayırıcı veya yalıtım sağlayan parça.

  12. Motor Mekanizması – Bir şalt cihazını (kesici, ayırıcı) çalıştırmak için kullanılan motorlu mekanizma.

  13. Kare Uzatma Kolu – Kare kesitli, mekanik kumanda uzatma kolu.

  14. Dairesel Uzatma Kolu – Yuvarlak kesitli, mekanik kumanda uzatma kolu.

⚙️ HDM3 Serisi Aksesuar Tablosu

Referans Kodu Açıklama Kutu (Adet) Koli (Adet)
HDM363OF11K1BL 25A-63A Yardımcı Kontak (Sol) (1NO 1NC) 20 480
HDM3100FNOF11K1BL 80A-100A Yardımcı Kontak (Sol) (1NO 1NC) 20 480
HDM3250OF11K1BL 125A-250A Yardımcı Kontak (Sol) (1NO 1NC) 20 480
HDM3630OF11K1BL 315A-630A Yardımcı Kontak (Sol) (1NO 1NC) 8 192
HDM3800OF11K1BL 800A Yardımcı Kontak (Sol) (1NO 1NC) 1 1
HDM31600OF12K2BR 1000A-1600A Yardımcı Kontak (Sağ) (2NO 2NC) 1 1
HDM3250HL1 125A-250A Dairesel Uzatma Kolu 1 16
HDM3630HL1 315A-630A Dairesel Uzatma Kolu 2 4
HDM3800HL1 800A Dairesel Uzatma Kolu 1 16
HDM31600HL2 1000A-1600A Kare Uzatma Kolu 2 4
HDM363MX1A2 25A-63A Açtırma Bobini (Sol) AC230V 20 480
HDM3100FNMX1A2 80A-100A Açtırma Bobini (Sol) AC230V 1 16
HDM3250MX1A2 125A-250A Açtırma Bobini (Sol) AC230V 20 480
HDM3630MX1A2 315A-630A Açtırma Bobini (Sol) AC230V 1 16
HDM3800MX1A2R 800A Açtırma Bobini (Sol) AC230V 1 1
HDM31600MX1A2L 1000A-1600A Açtırma Bobini (Sol) AC230V 1 1
HDM363D1A2 25A-63A Motor Mekanizması AC230V 20 480
HDM3100FND1A2 80A-100A Motor Mekanizması AC230V 1 16
HDM3250FD1A2 125A-250A Motor Mekanizması AC230V 20 480
HDM3630D1A2 315A-630A Motor Mekanizması AC230V 1 16
HDM3800D1A2 800A Motor Mekanizması AC230V 2 4
HDM31600CD1A2 1000A-1600A Motor Mekanizması AC230V 1 1
HDM363MNA2L 25A-63A Düşük Gerilim Bobini (Sol) AC230V 12 48
HDM3100FNMNA2L 80A-100A Düşük Gerilim Bobini (Sol) AC230V 12 48
HDM3E125250MNA2L 125A-250A Düşük Gerilim Bobini (Sol) AC230V 12 48
HDM3E400630MNA2L 315A-630A Düşük Gerilim Bobini (Sol) AC230V 1 12
HDM3800MNA2L 800A Düşük Gerilim Bobini (Sol) AC230V 8 64
HDM31600MNA2 1000A-1600A Düşük Gerilim Bobini (Sol) AC230V 4 32
