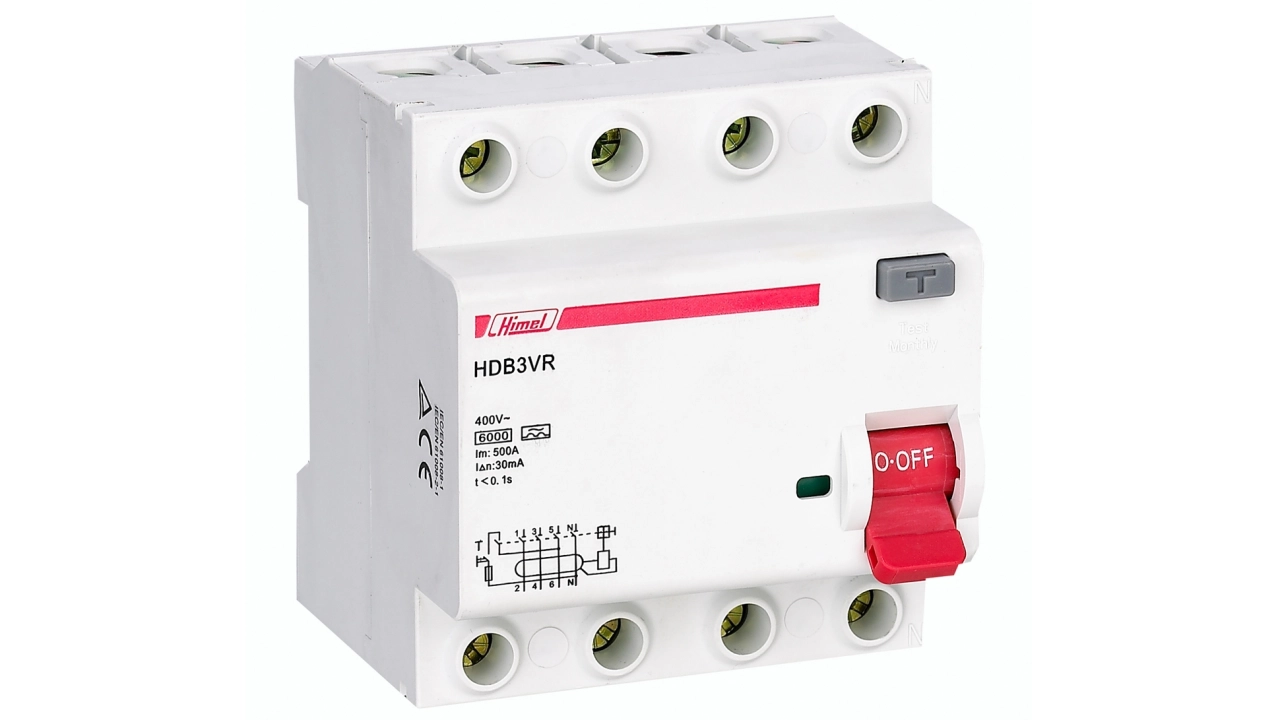

HDB3VR Serisi

/assets/listings/urunler/hime-kacak-png-image-24140.webp
Teknik Dökuman indir

Himel Kaçak Akım Korma Rölesi Tablosu

Referans Kesme Kapasitesi Kaçak Akım Duyarlılığı Nominal Akım Kutup Yapısı Tip
HDB3VR225SC 6kA 30mA 25A 1P+N AC Tip
HDB3VR232SC 6kA 30mA 32A 1P+N AC Tip
HDB3VR240SC 6kA 30mA 40A 1P+N AC Tip
HDB3VR263SC 6kA 30mA 63A 1P+N AC Tip
HDB3VR280SC 6kA 30mA 80A 1P+N AC Tip
HDB3VR225TC 6kA 300mA 25A 1P+N AC Tip
HDB3VR232TC 6kA 300mA 32A 1P+N AC Tip
HDB3VR240TC 6kA 300mA 40A 1P+N AC Tip
HDB3VR263TC 6kA 300mA 63A 1P+N AC Tip
HDB3VR280TC 6kA 300mA 80A 1P+N AC Tip
HDB3VR2100TC 6kA 300mA 100A 1P+N AC Tip
HDB3VR425SC 6kA 30mA 25A 3P+N AC Tip
HDB3VR432SC 6kA 30mA 32A 3P+N AC Tip
HDB3VR440SC 6kA 30mA 40A 3P+N AC Tip
HDB3VR463SC 6kA 30mA 63A 3P+N AC Tip
HDB3VR480SC 6kA 30mA 80A 3P+N AC Tip
HDB3VR4100SC 6kA 30mA 100A 3P+N AC Tip
HDB3VR425TC 6kA 300mA 25A 3P+N AC Tip
HDB3VR432TC 6kA 300mA 32A 3P+N AC Tip
HDB3VR440TC 6kA 300mA 40A 3P+N AC Tip
HDB3VR463TC 6kA 300mA 63A 3P+N AC Tip
HDB3VR480TC 6kA 300mA 80A 3P+N AC Tip
HDB3VR4100TC 6kA 300mA 100A 3P+N AC Tip
HDB3VR225SA 6kA 30mA 25A 1P+N A Tip
HDB3VR232SA 6kA 30mA 32A 1P+N A Tip
HDB3VR240SA 6kA 30mA 40A 1P+N A Tip
HDB3VR263SA 6kA 30mA 63A 1P+N A Tip
HDB3VR280SA 6kA 30mA 80A 1P+N A Tip
HDB3VR225TA 6kA 300mA 25A 1P+N A Tip
HDB3VR232TA 6kA 300mA 32A 1P+N A Tip
HDB3VR240TA 6kA 300mA 40A 1P+N A Tip
HDB3VR263TA 6kA 300mA 63A 1P+N A Tip
HDB3VR280TA 6kA 300mA 80A 1P+N A Tip
HDB3VR2100TA 6kA 300mA 100A 1P+N A Tip
HDB3VR425SA 6kA 30mA 25A 3P+N A Tip
HDB3VR432SA 6kA 30mA 32A 3P+N A Tip
HDB3VR440SA 6kA 30mA 40A 3P+N A Tip
HDB3VR463SA 6kA 30mA 63A 3P+N A Tip
HDB3VR480SA 6kA 30mA 80A 3P+N A Tip
HDB3VR4100SA 6kA 30mA 100A 3P+N A Tip
HDB3VR425TA 6kA 300mA 25A 3P+N A Tip
HDB3VR432TA 6kA 300mA 32A 3P+N A Tip
HDB3VR440TA 6kA 300mA 40A 3P+N A Tip
HDB3VR463TA 6kA 300mA 63A 3P+N A Tip
HDB3VR480TA 6kA 300mA 80A 3P+N A Tip
HDB3VR4100TA 6kA 300mA 100A 3P+N A Tip

Tablo Açıklaması:

  • Kesme Kapasitesi: 6kA (6000A) kısa devre dayanımı.

  • Kaçak Akım Duyarlılığı:

    • 30mA: İnsan hayatı koruma amaçlı (yüksek hassasiyet).

    • 300mA: Yangın koruma ve tesisat koruma amaçlı.

  • Nominal Akım: 25A’den 100A’e kadar farklı yük akımları.

  • Kutup Yapısı:

    • 1P+N: Tek faz + Nötr (iki kutuplu).

    • 3P+N: Üç faz + Nötr (dört kutuplu).

  • Tip:

    • AC Tip: Sadece alternatif akımda çalışır.

    • A Tipi: Hem AC hem de puls DC kaçak akımlara duyarlı (daha gelişmiş koruma).
