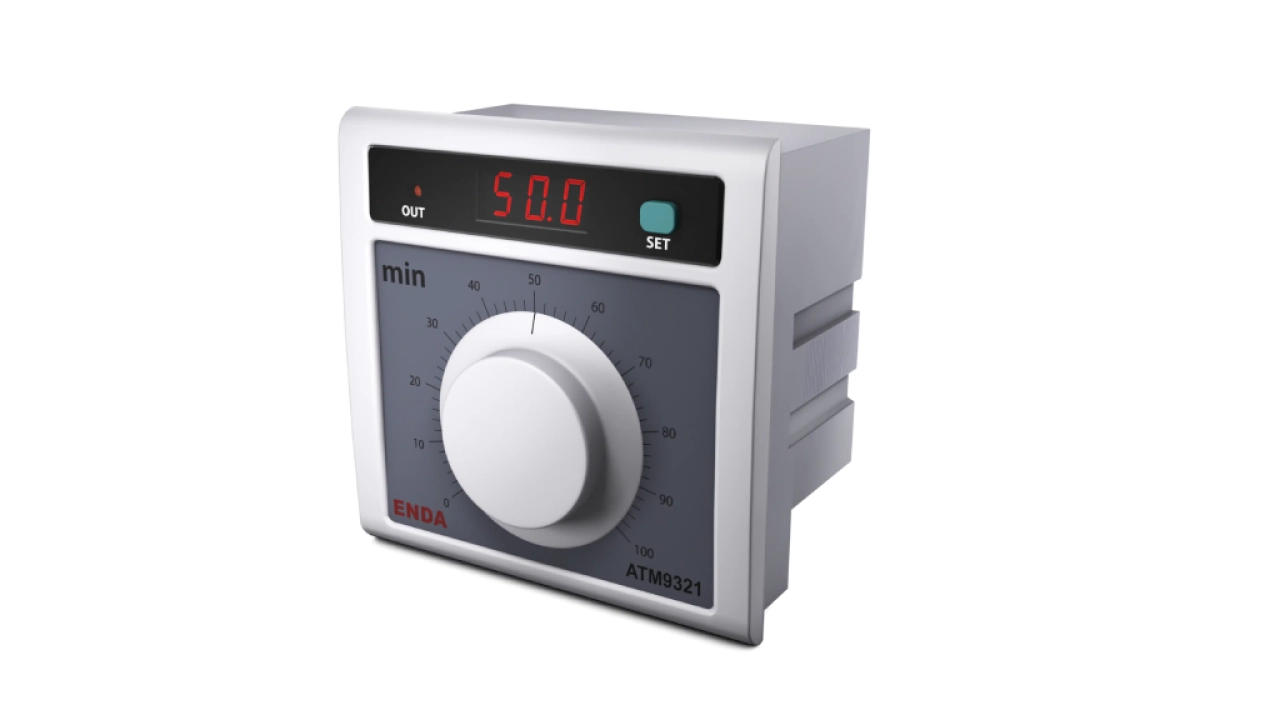

ATM9321

Zamanlayıcı değeri için sayısal gösterge
0...9.99 veya 0...99.9 veya 0...999 dakika seçilebilir skala
Seçilebilir Mod A (çekmede gecikmeli) ve Mod B (bırakmada gecikmeli) çıkış fonksiyonları
Start girişi ile tetikleme
Reset girişi ile reset
Kolay ayarlanabilme
EN standartlarına göre CE markalı.

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
Bağıl Nem	31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı	EN 60529 standardına göre Ön panel: IP60, Arka panel: IP20
Yükseklik	En çok 2000m
Elektriksel Özellikler
Besleme Voltajı	230V AC +%10-%20 50/60Hz veya 10-30V DC/8-24V AC
Güç Tüketimi	6VA
Bağlantı	Soketli klemens
Skala	0...9.99 veya 0...99.9 veya 0...999 dakika (seçilebilir)
Duyarlılık	±1 hane
Doğruluk	Analog skala için ±%4, zaman göstergesi için ±%0.5 (tam skalanın)
Girişler
Start	Kontak girişi (en az 5ms süreyle)
Reset	Kontak girişi
Çıkışlar
Kontrol Çıkışı	Röle: 250V AC, 2A (rezistif yük için), NO+NC veya 12V DC 20mA lojik çıkış
Röle Ömrü	Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
Çıkış Fonksiyonu	"Mod A: Kontrol çıkışı ayarlanan zaman kadar gecikme ile enerjilenir" "Mod B: Kontrol çıkışı ayarlanan zaman kadar enerjili kalır"
A/D Dönüştürücü	10 bit
Kutu
Montaj Şekli	Sıkıştırılarak panoya yerleştirilir
Ebat	G96xY96xD50 mm
Ağırlık	Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri	Kendi kendine sönen plastikler kullanılmıştır

ATM9321-230	Analog Zaman Rölesi
ATM9321-LV	Analog Zaman Rölesi
