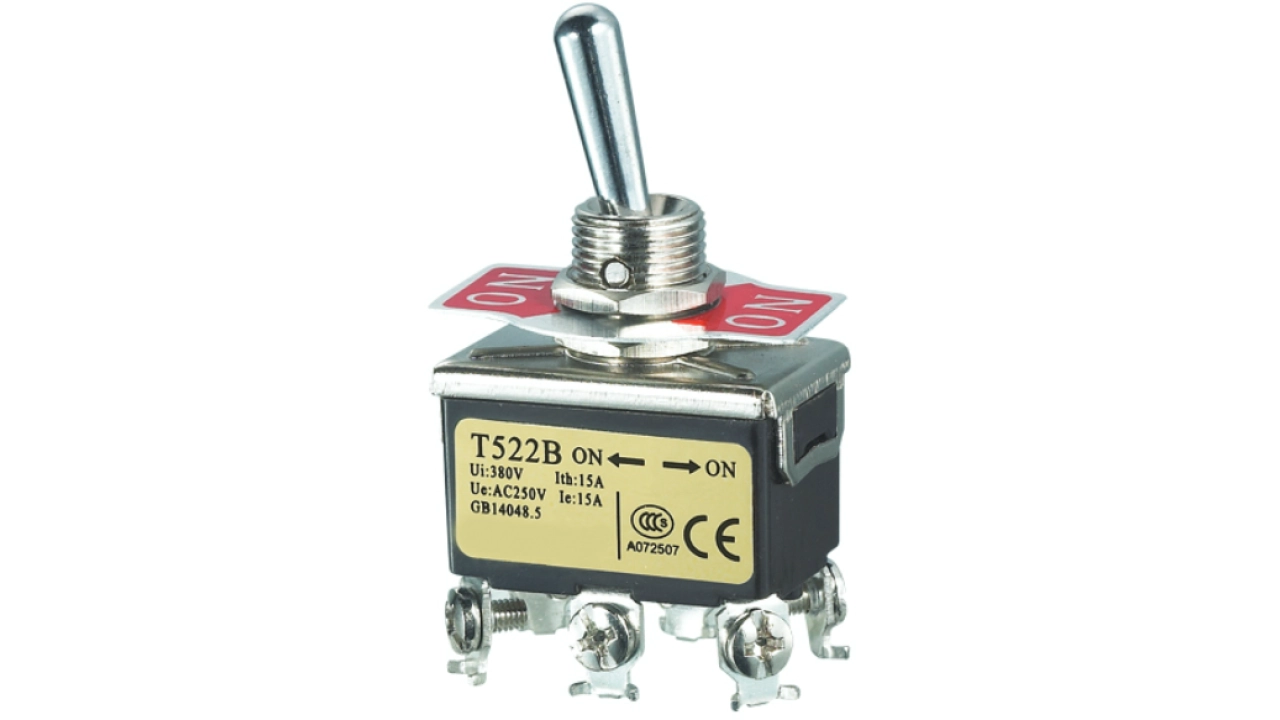

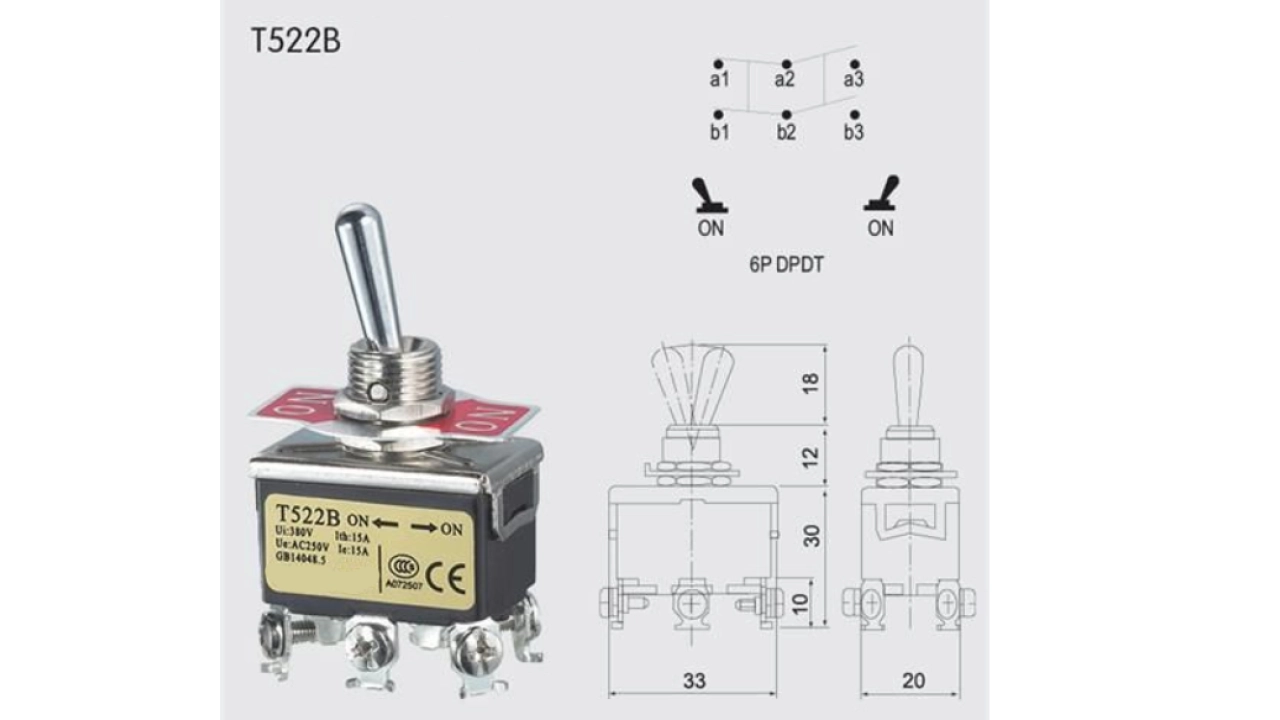

T522B DPDT On-On Toggle Switch - Teknik Özellikler ve Değerler

Genel Tanım:

On-On Toggle Switch, iki aktif durum arasında geçiş yapabilen bir elektrik anahtarıdır. Momentary switch'lerden farklı olarak, pozisyonunu değiştirmediği sürece aktif durumları korur, bu da onu stabil devre kontrolü gerektiren uygulamalarda ideal hale getirir.
Bu anahtar, bir giriş ile iki çıkıştan birini bağlayan iki pozisyonlu bir anahtardır. "Kapalı" (Off) pozisyonu yoktur; yani her zaman bir devre aktif kalır.

T522B DPDT On-On Toggle Switch (Çift Kutuplu Çift Yönlü Anahtar):

İki bağımsız devreyi kontrol eder ve her biri için iki çıkış seçeneği sunar.

Yük Kapasiteleri

Yük Tipi	Model	AC Değeri	DC Değeri
Direnç Yükü	TO	10A 250V, 15A 125V	0.4A 250V, 0.8A 125V
	T5	15A 250V, 20A 125V	0.5A 250V, 0.9A 125V
Endüktif Yük	TO	10A 250V, 15A 250V	0.2A 250V, 0.4A 125V
	T5	15A 250V, 20A 125V	0.3A 250V, 0.5A 125V
Lamba Yükü	TO	300W 100V, 500W 200V	30V
	T5	400W 125V, 800W 250V	-
Motor Yükü	TO	200W 125V, 300W 250V	7A 30V
	T5	400W 125V (Tek faz)	-
	TO	550W 250V (Üç faz)	-
	T5	750W 250V (Üç faz)	-

Teknik Özellikler

Özellik	Değer/Açıklama
Kontakt Direnci	15MΩ max. (ilk)
İzolasyon Direnci	100MΩ ve üzeri, 500VDC altında
Dielektrik Dayanımı	2000VAC, 50/60Hz, 1 dakika
Titreşim	10-55Hz, 1.5mm çift genlik
Çalışma Sıcaklığı	-10°C ~ +80°C (Buzlanma yok)
Nem	Maksimum %85 RH

T522B DPDT On-On Toggle Switch Özellikleri

Özellik	Açıklama
Çift Devre Kontrolü	Aynı anda iki bağımsız devreyi kontrol eder.
İki Aktif Durum	"Kapalı" pozisyonu yoktur, her zaman bir giriş aktif olur.
Güvenilir Mekanizma	Zorlu çalışma koşullarında uzun ömürlü ve dayanıklı tasarım.
Kompakt Tasarım	Alan tasarrufu sağlar ve verimli devre kontrolü sunar.
Çeşitli Kullanım Seçenekleri	DC motorlar için kutup tersine çevirme dahil çeşitli bağlantı konfigürasyonlarına uygundur.

Model Kod Açıklamaları

Öğe	Kod	Açıklama
Tip	TO	10A 250VAC
	TOR	10A 250VAC, Yayı geri dönüşlü
	T5	15A 250VAC
	T5R	15A 250VAC, Yayı geri dönüşlü
Kontakt	11	Tek kutuplu tek yön ON-OFF
	12	Tek kutuplu çift yön ON-ON
	13	Tek kutuplu çift yön (merkez OFF) ON-OFF-ON
	131	Tek kutuplu çift yön (merkez OFF tek geri dönüş) ON-OFF-ON
	21	Çift kutuplu tek yön ON-OFF
	22	Çift kutuplu çift yön ON-ON
	23	Çift kutuplu çift yön (merkez OFF) ON-OFF-ON
	231	Çift kutuplu çift yön (merkez OFF tek geri dönüş) ON-OFF-ON
Terminal	A	(#250) Tab terminal
	B	Vidalı terminal
	C	(#187) Lehime terminal

Bu özellikler, T522B DPDT On-On Toggle Switch'in zorlu koşullarda dayanıklı, esnek ve güvenilir bir çözüm sunduğunu gösteriyor. Farklı bağlantı seçenekleri ve koruma özellikleri ile geniş bir kullanım alanına sahiptir.
