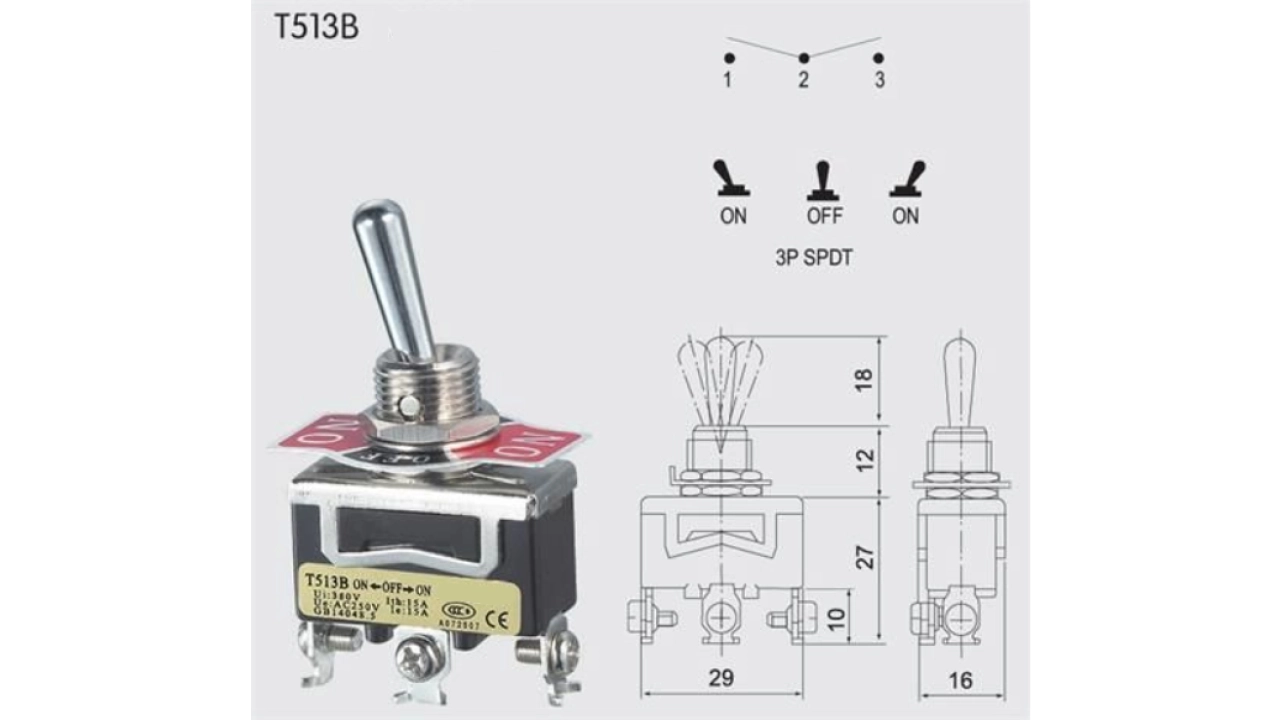

T513B

/assets/listings/urunler/t513bo-png-image-92996.webp
/assets/listings/urunler/t513b-png-image-45501.webp
Teknik Dökuman indir

T513B SPDT On-Off-On Şalter - Teknik Özellik Tablosu

1. Temel Özellikler

Özellik Değer/Açıklama Diğer Modellerle Karşılaştırma
Model T513B T511B (SPST), T512B (SPDT)
Anahtar Tipi SPDT (Merkez Kapalı) Tek/Çift Yönlü seçenekler
Çalışma Modu On-Off-On (3 Pozisyonlu) On-Off veya On-On modları
Maks. Akım 10A/15A (250V AC) T5 Serisi standart
Terminal Tipi B (Vidalı) Aynı serideki diğer terminaller
Koruma Su/Yağ Geçirmez Kapak Tüm seride mevcut
Montaj Deliği Ø12mm Standart boyut

2. Teknik Detaylar

Parametre Değer Test Standardı
Kontak Direnci ≤15MΩ (ilk kullanım) DIN EN 60664
İzolasyon Direnci ≥100MΩ @500VDC IEC 61010
Elektriksel Dayanım 2000VAC, 1 dakika UL/CE
Çalışma Sıcaklığı -10°C ~ +80°C Buzlanma olmadan
Mekanik Ömür 50,000 çevrim Endüstriyel standart

3. Kontak Yapısı

SPDT (Merkez Kapalı) Bağlantı:
   [POZ 1] ON ← COM → OFF [Merkez] → ON [POZ 2]

  • Uygulama Örnekleri:

    • Motor dur-kalk-yön kontrolü

    • 3 modlu sistemler (düşük-yüksek-kapalı)

    • Elektronik devre kesiciler

4. Model Kod Açılımı

T 5 - 1 3 B
│ │ │ │ └─ Terminal: B (Vidalı)
│ │ │ └── Kontak: 3 (SPDT On-Off-On)
│ │ └──── Tip: 1 (Tek Kutuplu)
│ └────── Seri: T5 (15A)
└──────── Üretici Kodu

5. Uygulama Karşılaştırması

Uygulama Alanı T513B Avantajı Uygun Olduğu Yükler
Endüstriyel Kontrol 3 pozisyonlu hassas kontrol Motorlar, aktüatörler
Aydınlatma Sistemleri Ara kademe kontrol imkanı LED sürücüler, dimmer devreleri
Güç Dağıtım Güvenli ara kapalı pozisyon AC/DC devre anahtarlama

6. Seri Karşılaştırma

Özellik TO Serisi (10A) T5 Serisi (15A) T513B Özel
Kontak Konfigürasyon SPDT mevcut SPDT mevcut Merkez Kapalı
Maks. Yük 10A 250VAC 15A 250VAC 15A 250VAC
Özel Fonksiyon - - Ara kapalı güvenlik
