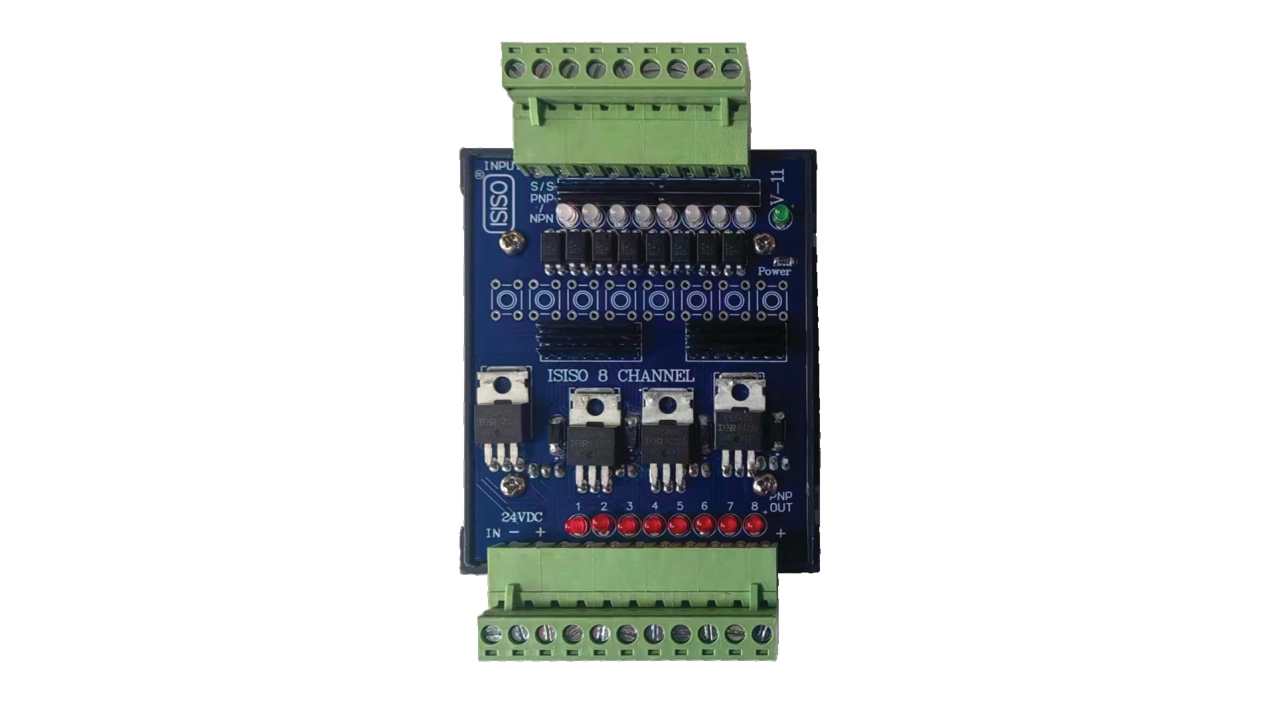

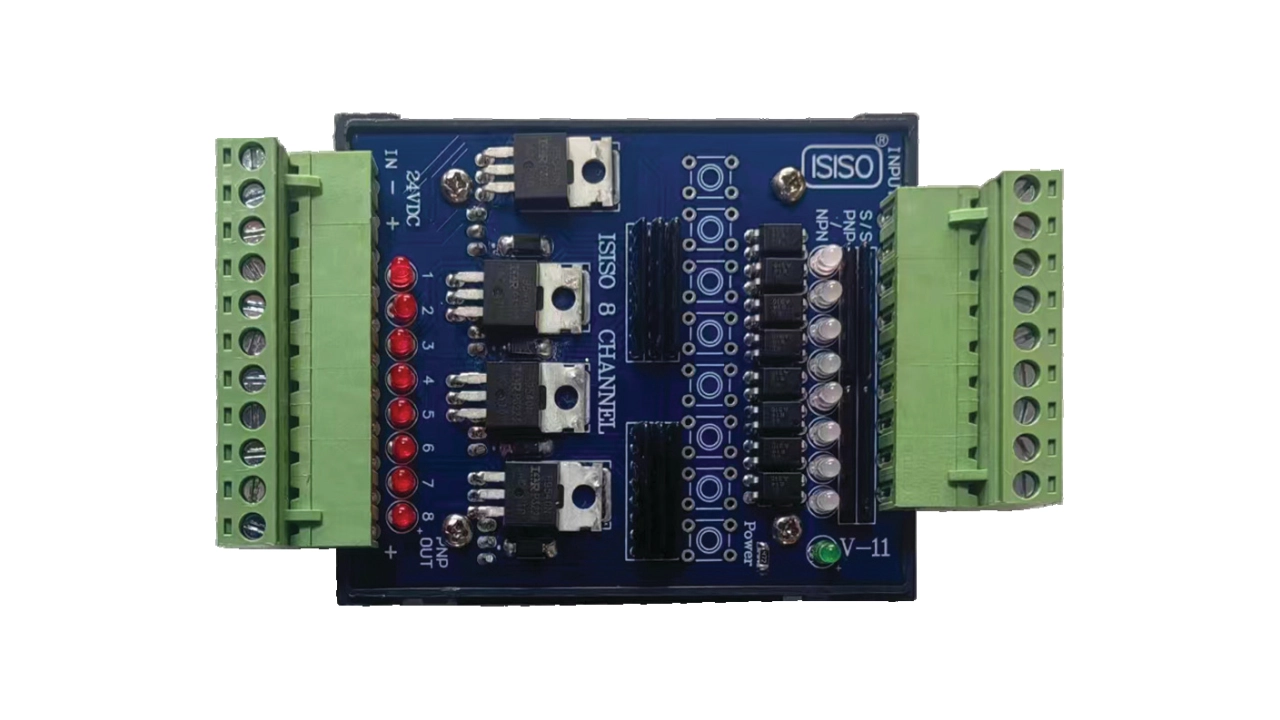

Transistör Kartları - Teknik Özellik Tablosu

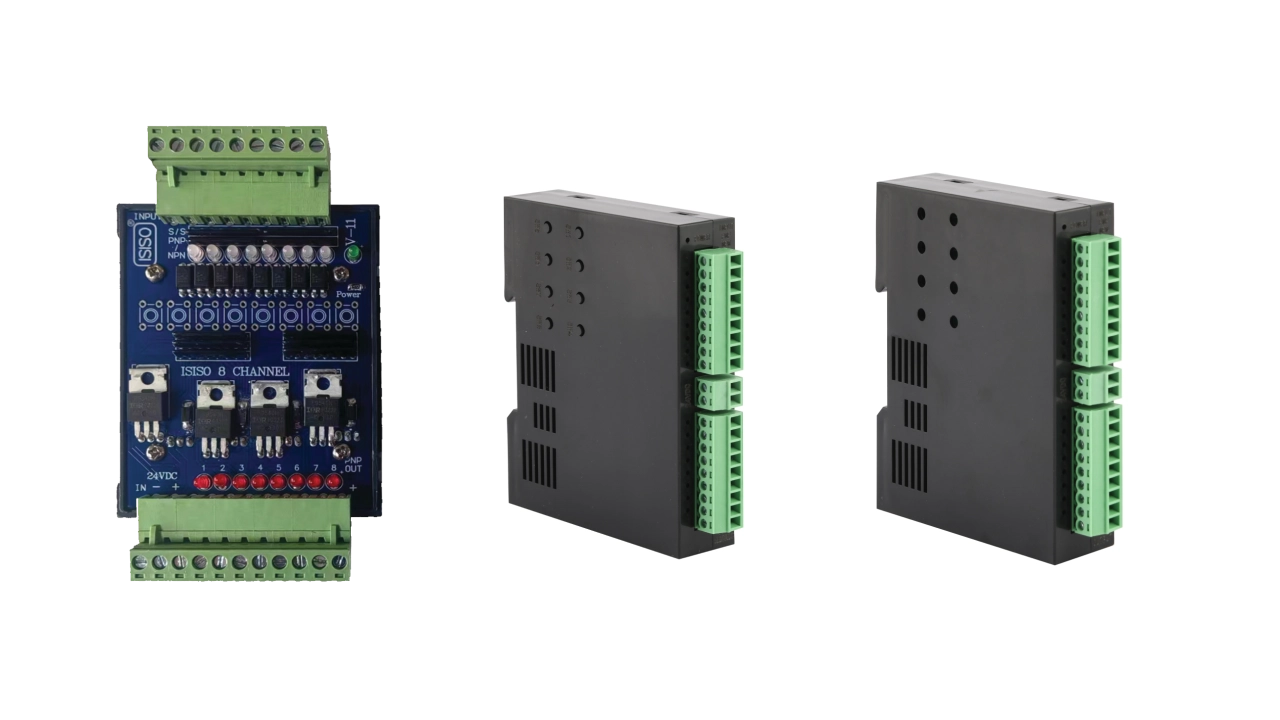

Modeller ve Özellikler

Detaylı Teknik Özellikler

1. Temel Parametreler:

   • Çalışma Gerilimi: 24 VDC ±10%

   • Maksimum Çıkış Akımı: 20A Her kanal

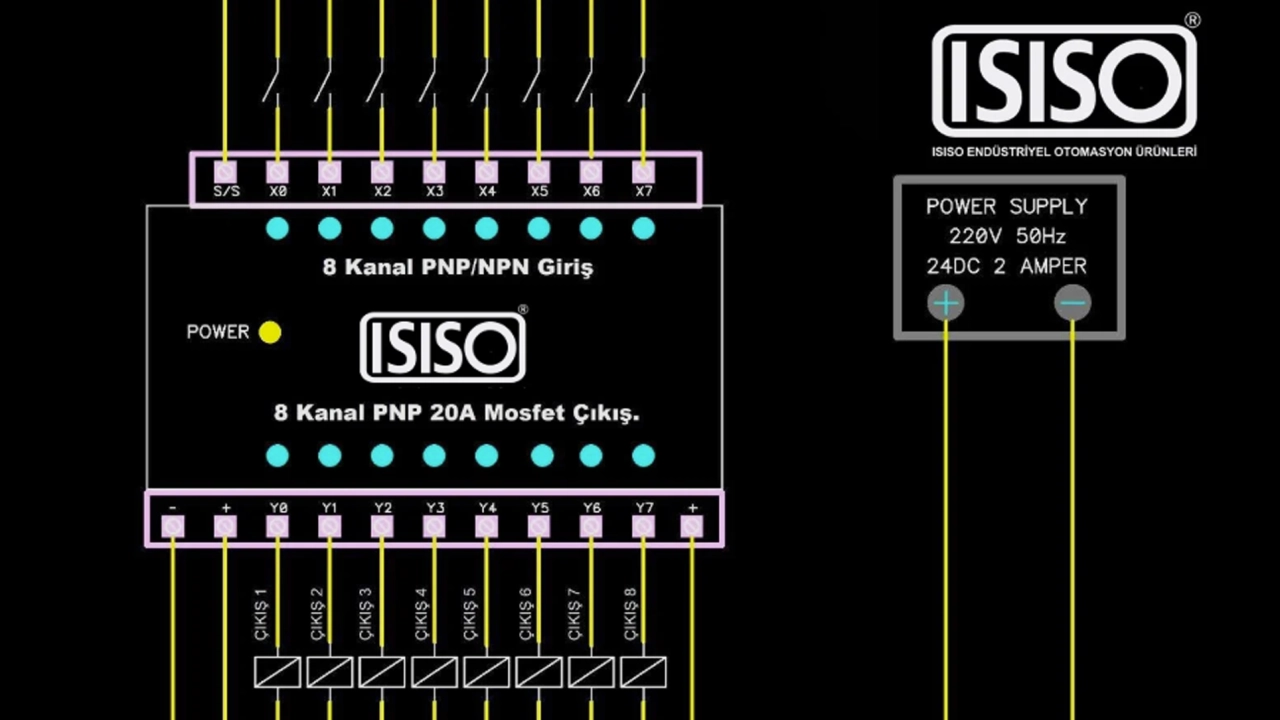

   • Giriş Uyumluluğu: PNP ve NPN sensörlerle çalışabilme

   • Çıkış Tipi: MOSFET teknolojisi

2. Fiziksel Özellikler:

   • Montaj: 35mm DIN ray

   • Çalışma Sıcaklığı: -20°C ~ +60°C

   • Koruma Sınıfı: IP20 (ITRS-8), IP40 (kutulu modeller)

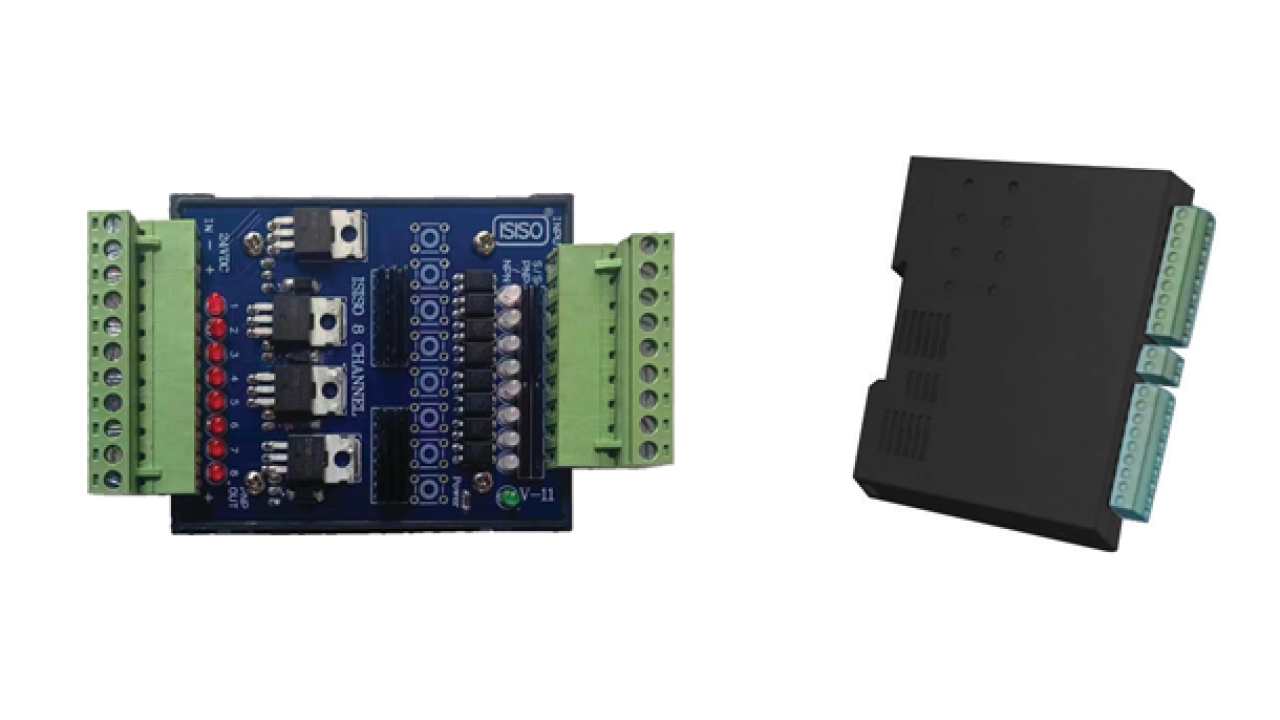

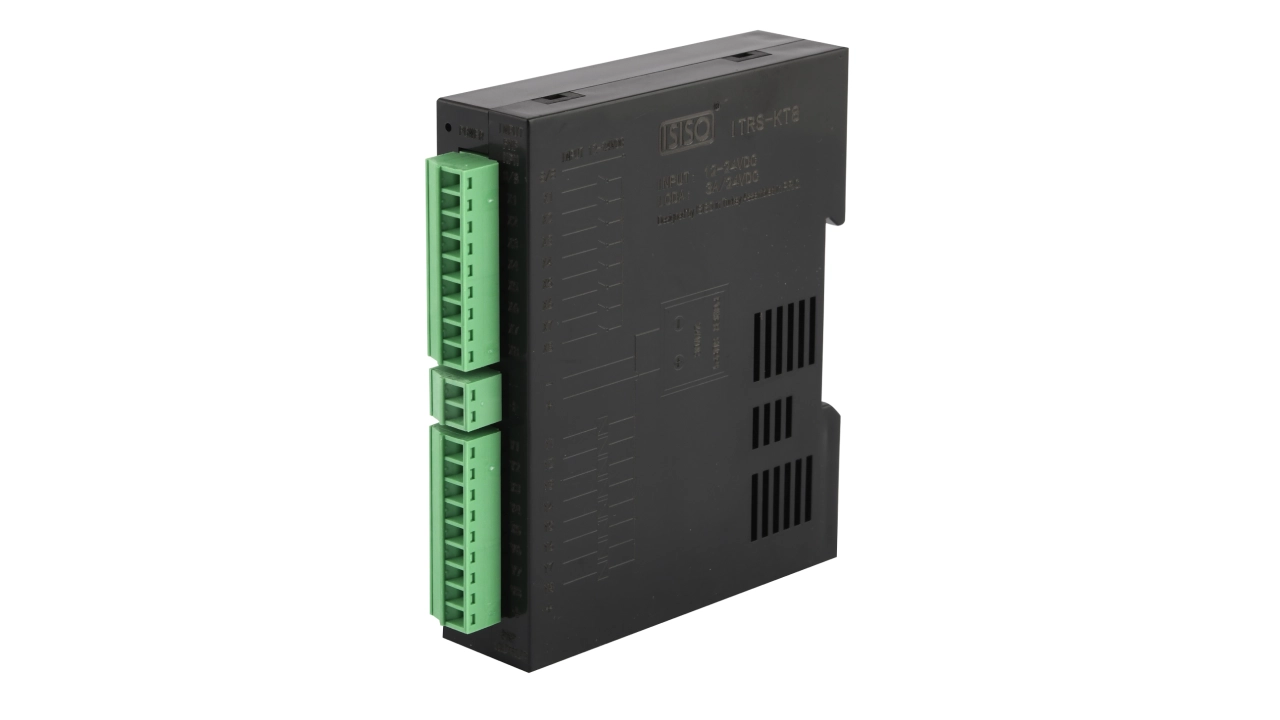

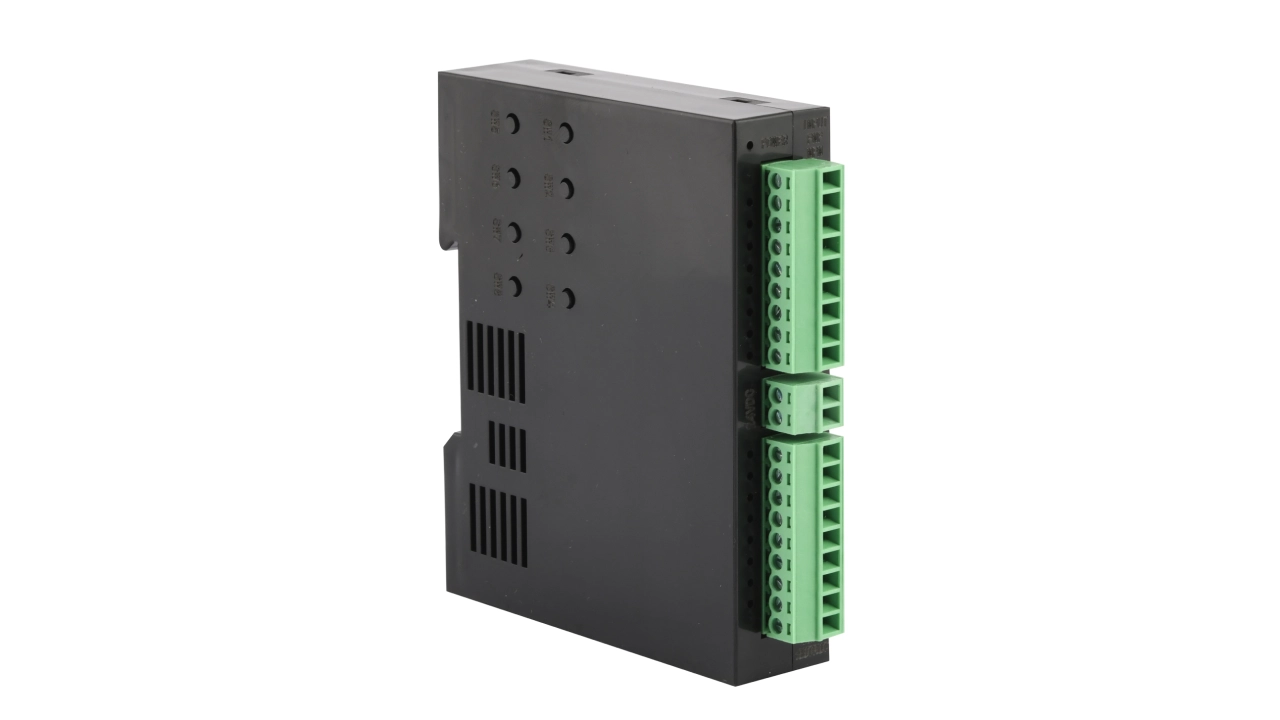

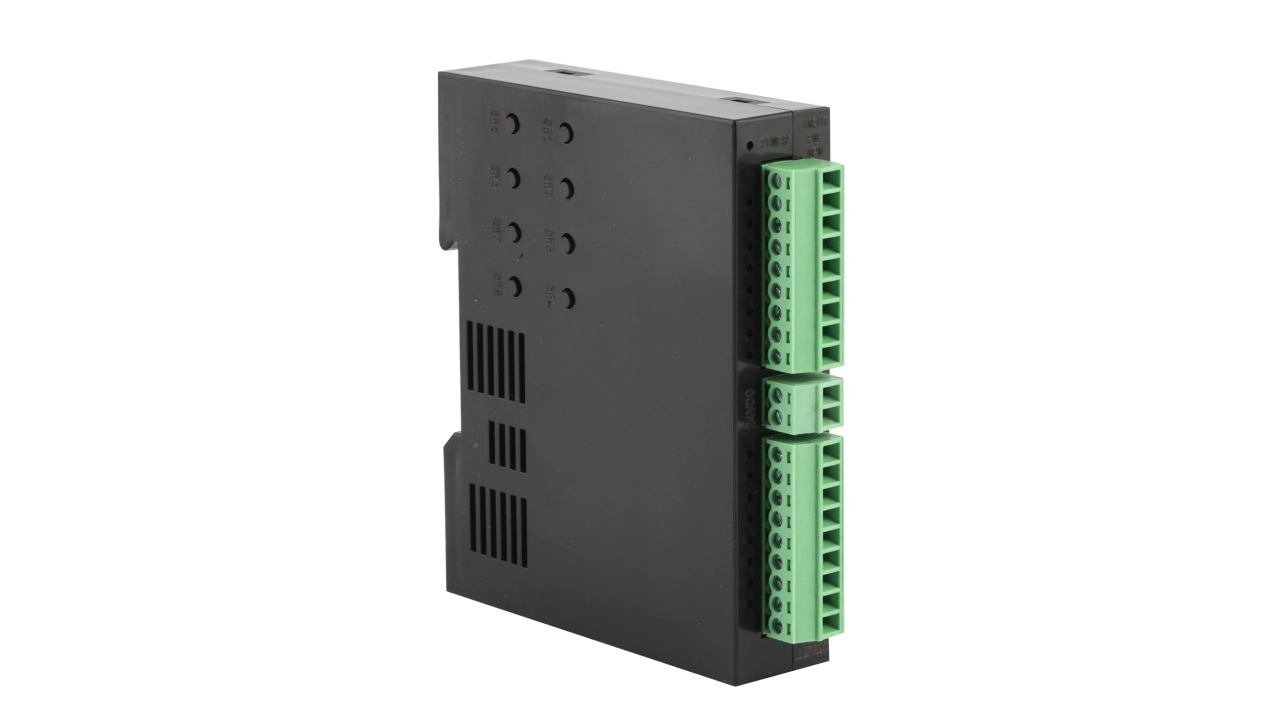

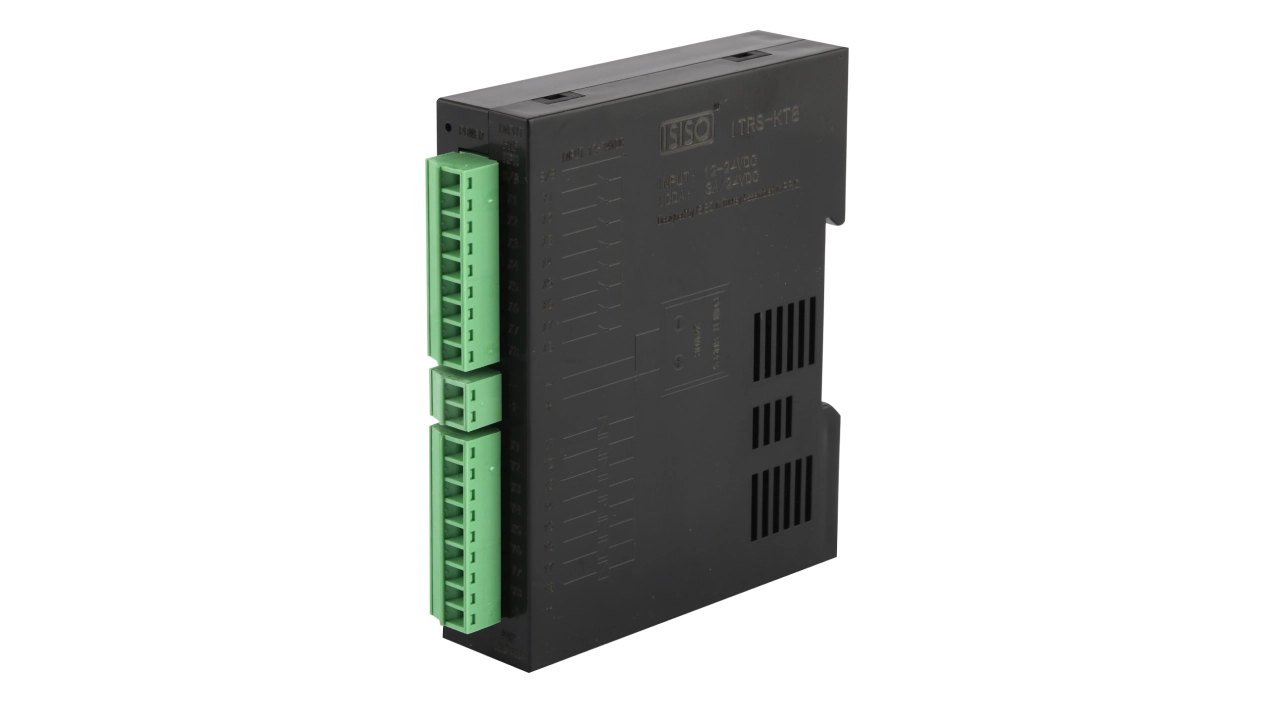

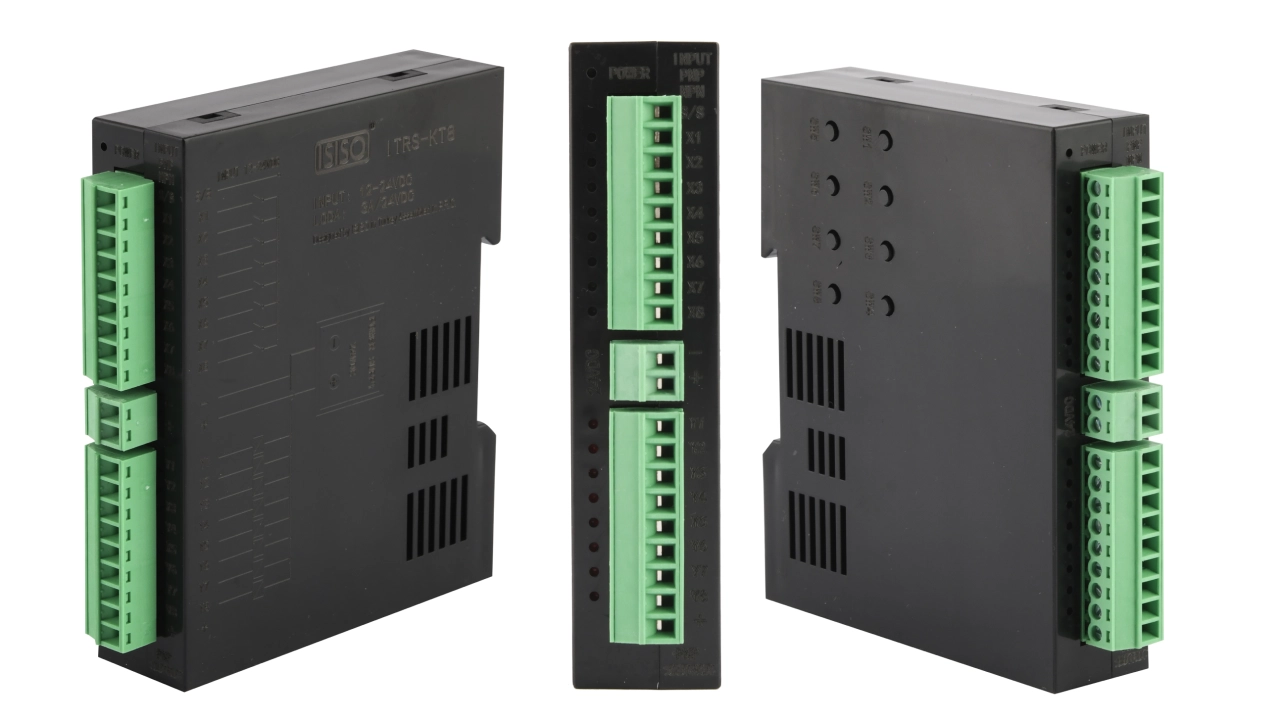

3. Kutulu Modellerin Avantajları:

   • Mekanik darbelere karşı koruma

   • Toz ve sıçrantılara karşı ek koruma

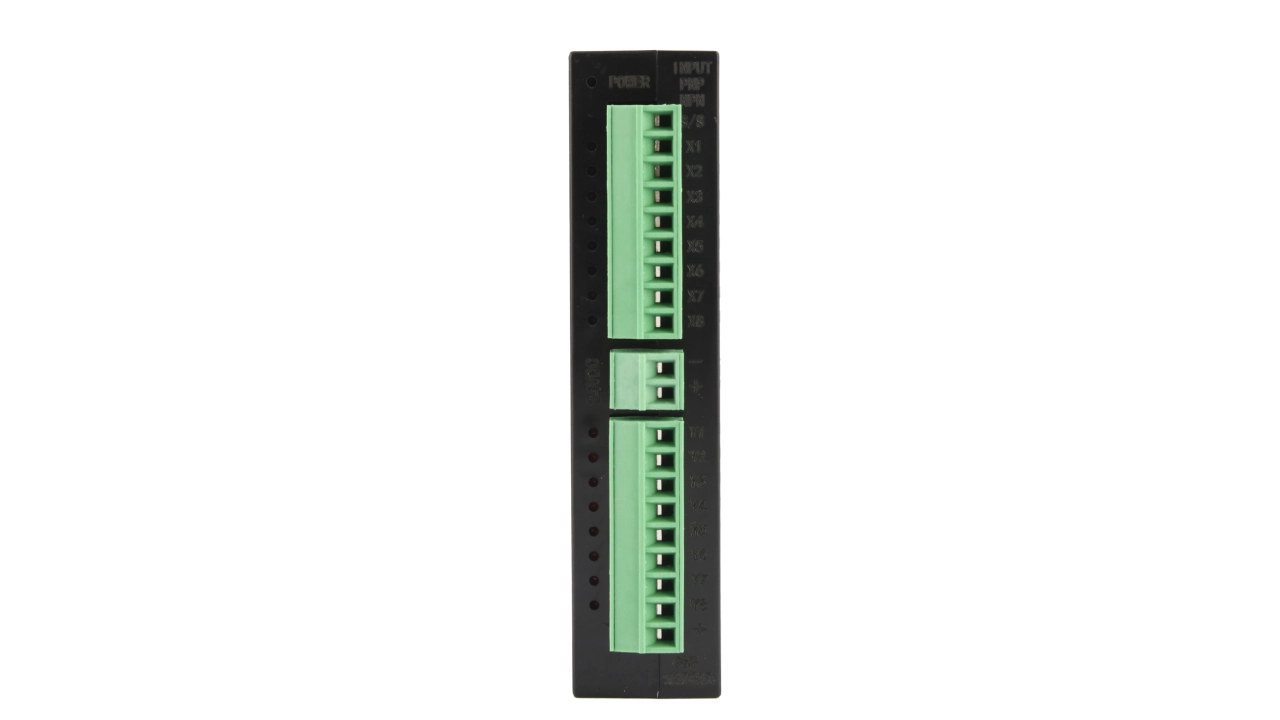

   • ITRS-KT8 modelinde entegre test butonları

     Uygulama Alanları

   • Endüstriyel Otomasyon: PLC çıkış genişletme

   • Makine Kontrol Sistemleri: Yüksek akımlı cihaz kontrolü

   • Aydınlatma Kontrolü: Çoklu lamba grupları yönetimi

   • ---

     Kullanım Önerileri

   • Termal Yönetim:

     • Yüksek akım uygulamalarında soğutucu kullanımı önerilir

     • Ortam sıcaklığı +40°C'yi geçmemelidir

   • Kablo Seçimi:

     • 20A için minimum 2.5mm² kesitli kablo önerilir

     • Kablo uzunluğu 10m'yi geçmemelidir

   • Koruma Önlemleri:

     • Endüktif yükler için flyback diyot kullanımı

     • Aşırı akıma karşı sigorta entegrasyonu

   •

   • Motor Kontrolü: Küçük güçlü motorların anahtarlanması
