İZOLELİ TEK GİRİŞLİ ALMAN NORMU

/assets/listings/urunler/yuksuk-png-image-51692.webp
/assets/listings/urunler/y2-png-image-32403.webp
Teknik Dökuman indir

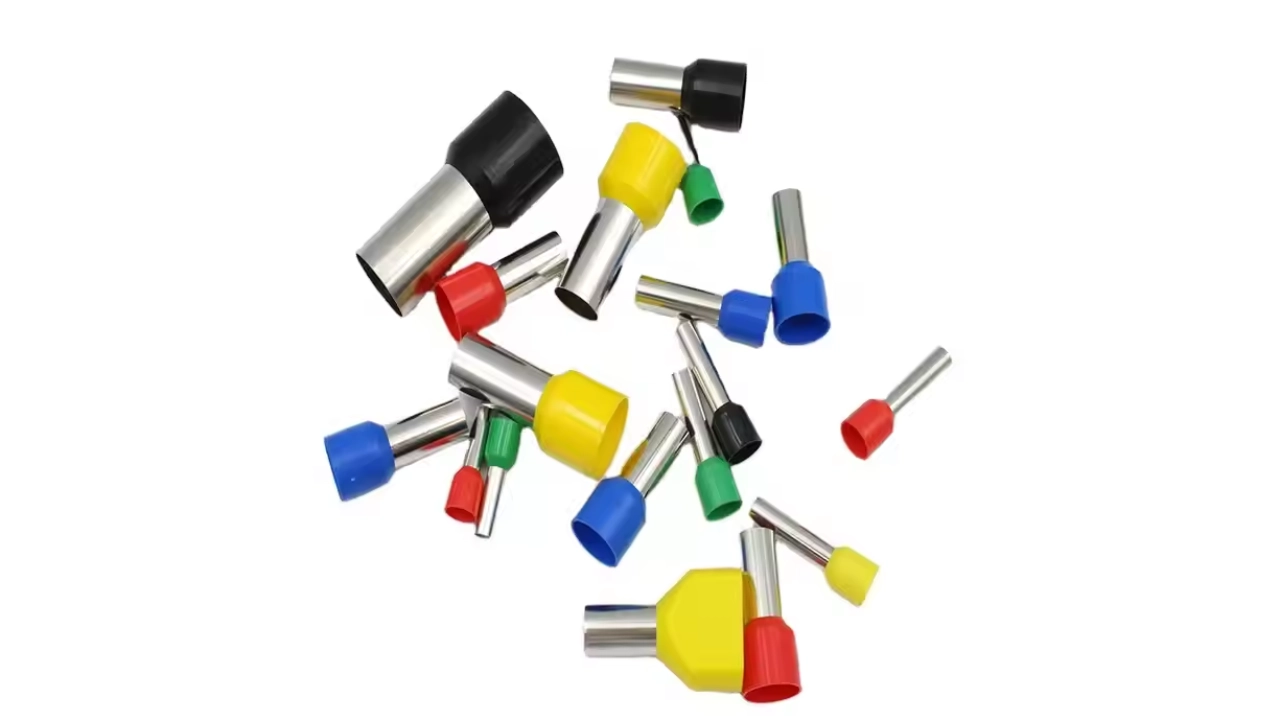

İZOLELİ TEK GİRİŞLİ ALMAN NORMU YÜKSÜKLER

Sipariş Kodu Kesit (mm²) F (mm) L (mm) W (mm) B (mm) C (mm) Renk Kutu Adet
VEA 0308 0.30 8 12 1.9 4.4 1.1 🔵 Turkuaz 2000
VEA 0508 0.50 8 14 2.6 6 1.3 🟠 Turuncu 1000
VEA 7508 0.75 8 14 2.8 6.3 1.5 ⚪ Beyaz 1000
VEA 1008 1.00 8 14 3.0 6.3 1.7 🟡 Sarı 1000
VEA 1508 1.50 8 14 3.5 6.3 2.0 🔴 Kırmızı 1000
VEA 2508 2.50 8 14 4.2 7.4 2.5 🔵 Mavi 500
VEA 4009 4.00 10 17 4.8 7.4 3.2 ⚪ Gri 500
VEA 6012 6.00 12 20 6.3 8.5 3.9 ⚫ Siyah 250
VEA 10-12 10.00 12 22 7.6 8.3 4.9 🟤 Bej 100
VEA 16-12 16.00 12 24 8.3 10 6.2 🟢 Yeşil 100
VEA 25-16 25.00 16 28 11.2 12 7.7 🟤 Kahve 50
VEA 35-16 35.00 16 30 12.7 14 8.7 🟤 Bej 40
VEA 50-20 50.00 20 36 15 16 10.9 🔵 Mavi 20

🔌 Yüksük Nedir?

Yüksük, çok telli (örgülü) kabloların uçlarının düzgün, sağlam ve güvenli bir şekilde bağlantı yapılmasını sağlamak amacıyla kullanılan metal borucuklardır. Genellikle elektrik ve otomasyon sistemlerinde, özellikle klemens bağlantılarında tercih edilir.

🎯 Yüksük Kullanım Amacı

  • Kablonun tel uçlarının dağılmasını önler.

  • Klemens bağlantısında daha sağlam bir kontak sağlar.

  • Elektriksel iletkenliği artırır.

  • Bağlantı noktalarında gevşeme ve ısınmayı azaltır.

  • Profesyonel ve güvenli montaj sağlar.

🔧 Yüksük Çeşitleri

1. İzolesiz Yüksükler

  • Sade yapıya sahiptir, yalnızca metal kısmı vardır.

  • Sıkma işlemi pratik ve hızlıdır.

  • Daha çok pano içi, profesyonel montajlar için kullanılır.

2. İzoleli (Tek Girişli) Yüksükler

  • Plastik izole başlığa sahiptir.

  • Kabloyu yönlendirmeyi ve hizalamayı kolaylaştırır.

  • Renk kodları ile kesit ayrımı kolaylaşır.

3. İzoleli (Çift Girişli) Yüksükler

  • Aynı anda iki kabloyu birleştirip tek bağlantı noktasına bağlamak için kullanılır.

  • Özellikle çok noktadan gelen sinyallerin birleştirilmesinde tercih edilir.

🧩 Yüksük Seçiminde Dikkat Edilmesi Gerekenler

  • Kablo kesiti (mm²) ile uyumlu olmalı.

  • Kullanım yerine göre izoleli ya da izolesiz tercih edilmeli.

  • Kullanılacak bağlantı elemanının (klemens vs.) tipiyle uyumlu olmalı.

  • Renk kodlamaları ile montaj ve bakım süreçlerinde kolaylık sağlanmalı.
