M12-M18 Cisimden Yansımalı Sensörler

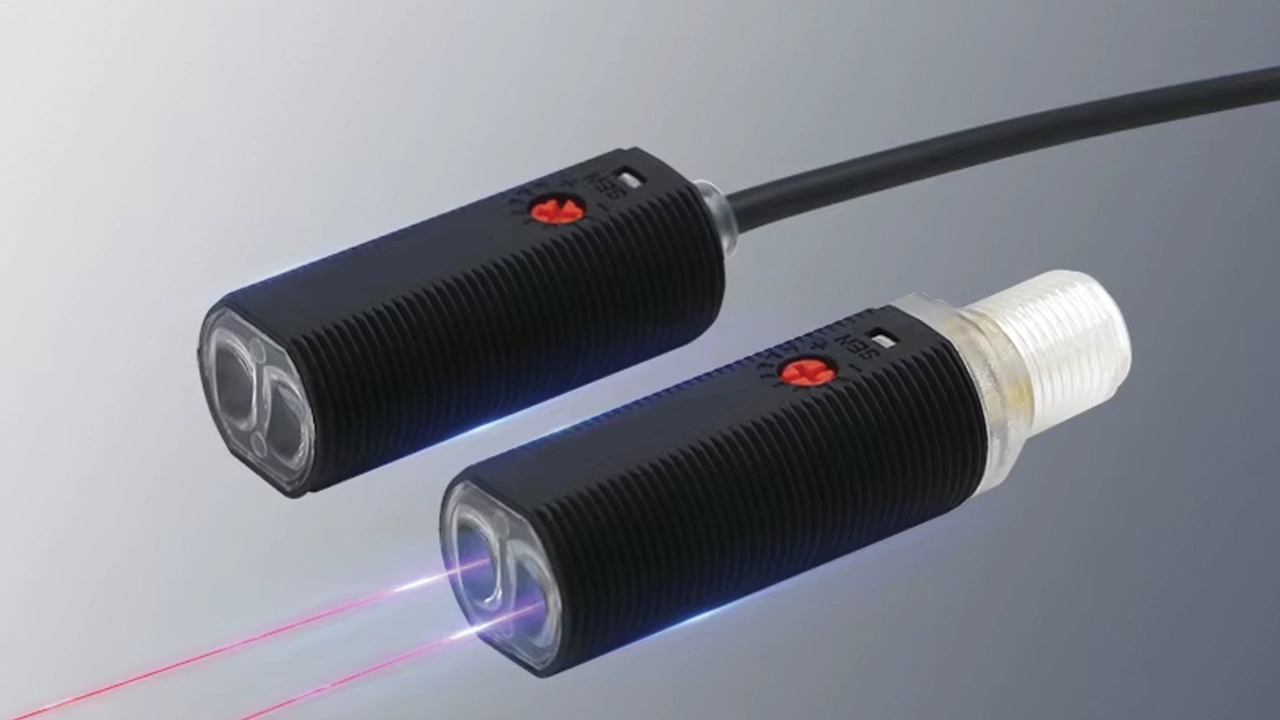

Cisimden Yansımalı Fotoelektrik Sensör Serisi

M12 Gövdeli Modeller (10cm Algılama)

Gövde Çapı	Bağlantı	Uç Sayısı	Besleme	Çıkış Tipi	Ürün Kodu
M12	KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD100-M12-A0
M12	KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD100-M12-A2

M18 Gövdeli Modeller (10cm Algılama Mesafeli)

Bağlantı	Uç Sayısı	Besleme	Çıkış Tipi	Ürün Kodu
M12 KON.	3 UÇLU	10-30 VDC	NPN NO	OPD100-M18-E0C
M12 KON.	3 UÇLU	10-30 VDC	NPN NC	OPD100-M18-E1C
M12 KON.	3 UÇLU	10-30 VDC	PNP NO	OPD100-M18-E2C
M12 KON.	3 UÇLU	10-30 VDC	PNP NC	OPD100-M18-E3C
KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD100-M18-A0
KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD100-M18-A2

M18 Gövdeli Modeller (20cm Algılama Mesafeli)

Bağlantı	Uç Sayısı	Besleme	Çıkış Tipi	Ürün Kodu
M12 KON.	3 UÇLU	10-30 VDC	NPN NO	OPD200-M18-E0C
M12 KON.	3 UÇLU	10-30 VDC	PNP NO	OPD200-M18-E2C
KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD200-M18-A0
KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD200-M18-A2

M18 Gövdeli Modeller (40cm Algılama Mesafeli)

Bağlantı	Uç Sayısı	Besleme	Çıkış Tipi	Ürün Kodu
M12 KON.	3 UÇLU	10-30 VDC	NPN NO	OPD400-M18-E0C
M12 KON.	3 UÇLU	10-30 VDC	NPN NC	OPD400-M18-E1C
M12 KON.	3 UÇLU	10-30 VDC	PNP NO	OPD400-M18-E2C
M12 KON.	3 UÇLU	10-30 VDC	PNP NC	OPD400-M18-E3C
KABLO	3 UÇLU	10-30 VDC	PNP NO	OPD400-M18-E2
KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD400-M18-A0
KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD400-M18-A2
KABLO	2 UÇLU	90-250 VAC	NO	OPD400-M18-WO
KABLO	2 UÇLU	90-250 VAC	NC	OPD400-M18-WS

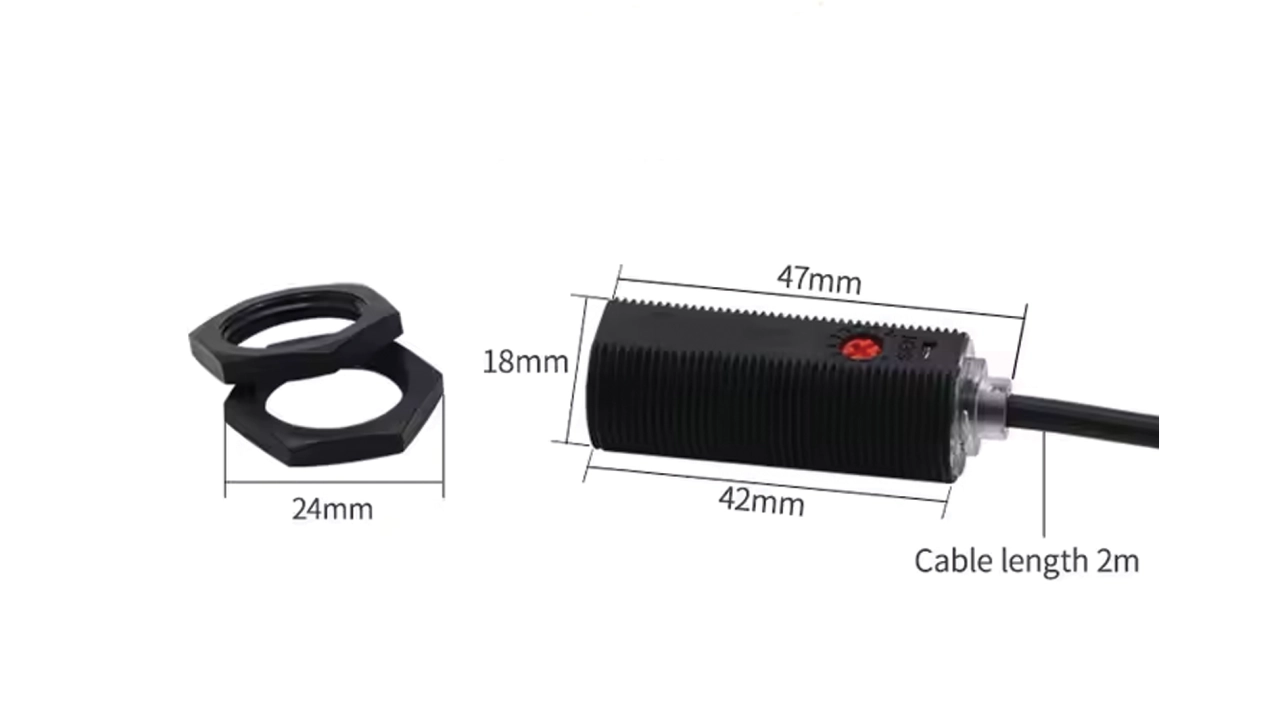

M18 Gövdeli Modeller (50cm ve 80cm Algılama Mesafeli)

Algılama	Bağlantı	Uç Sayısı	Besleme	Çıkış Tipi	Ürün Kodu
50cm	M12 KON.	3 UÇLU	10-30 VDC	PNP NO	OPD500-M18-E2C
50cm	KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD500-M18-A0
50cm	KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD500-M18-A2
80cm	KABLO	4 UÇLU	10-30 VDC	NPN (NO+NC)	OPD800-M18-A0
80cm	KABLO	4 UÇLU	10-30 VDC	PNP (NO+NC)	OPD800-M18-A2

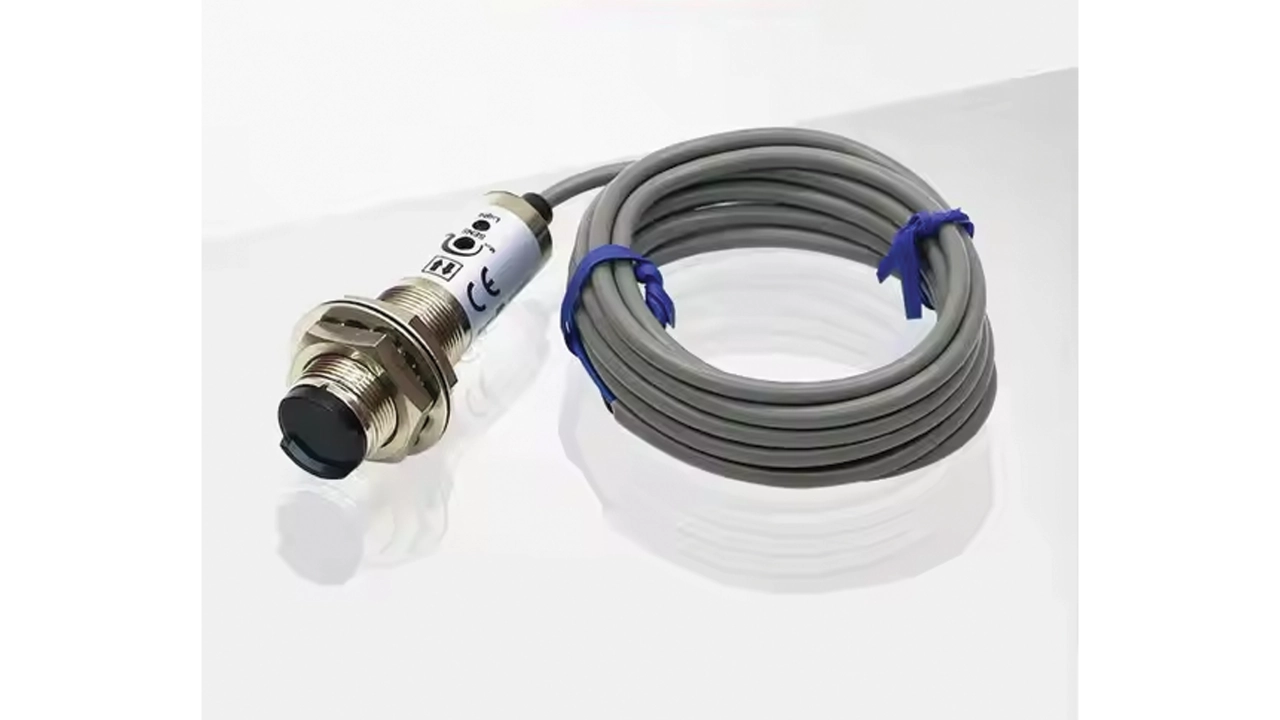

Metal Gövde Cisimden Yansımalı Fotoseller

Gövde Çapı	Bağlantı	Algılama Mesafesi	Kafa Tipi	Besleme	Çıkış	Ürün Kodu
M12	KABLO	10 cm	4 UÇLU	10-30 VDC	PNP NO+NC	OMD100-M12-A2
M12	KABLO	20 cm	4 UÇLU	10-30 VDC	PNP NO+NC	OMD200-M12-A2
M12	KABLO	20 cm	3 UÇLU	10-30 VDC	NPN NO	OMD200-M12-E0
M12	KABLO	20 cm	3 UÇLU	10-30 VDC	PNP NO	OMD200-M12-E2
M18	KABLO	40 cm	4 UÇLU	10-30 VDC	NPN NO+NC	OMD400-M18-A0
M18	KABLO	40 cm	4 UÇLU	10-30 VDC	PNP NO+NC	OMD400-M18-A2

Teknik Özellikler

Çalışma Gerilimi:
- Silindirik tipler: 10-30 VDC / 90-250 VAC
- Kübik tipler: 10-30 VDC / 12-240 VAC/DC
Çalışma Sıcaklığı: -25°C ~ +70°C
Koruma Sınıfı: IP67
Yük Akımı: 200mA
Koruma: Kısa devre ve ters polarite korumalı
Gövde Malzemesi: Plastik ve metal seçenekleri
Fonksiyonel Özellikler:
- Mesafe ayarlı modeller
- LED operasyon göstergesi
- Yüksek anahtarlama frekansı
- Toz ve neme karşı yüksek direnç

Uygulama Alanları:

Paketleme makineleri
Konveyör sistemleri
Malzeme taşıma ekipmanları
Otomatik üretim hatları
Endüstriyel otomasyon sistemleri

Kodlama Sistemi:

OPD: Optik Sensör (Yansımalı Tip)
[Mesafe]: 100=10cm, 200=20cm, 400=40cm vb.
M[Çap]: Gövde çapı (M12, M18)
E/A/W: Çıkış konfigürasyonu
C: M12 Konnektörlü versiyon

Cisimden Yansımalı Sensörler: Çalışma Prensibi ve Kullanım Alanları

Cisimden yansımalı sensörler, endüstriyel otomasyon sistemlerinde, güvenlik uygulamalarında ve çeşitli algılama sistemlerinde yaygın olarak kullanılan optik sensörlerdir. Bu sensörler, ışık kaynağından yayılan ışığın bir cisimden yansıyarak geri dönmesini algılar ve bu yansıma ile cisimlerin varlığını veya hareketini tespit eder.

Çalışma Prensibi

Cisimden yansımalı sensörlerin çalışma prensibi şu şekilde işler:

Işık Kaynağı (Verici): Sensör, ışık kaynağını (genellikle LED) belirli bir yönde gönderir.
Yansıyan Işık: Eğer bir cisim ışık kaynağının yoluna girerse, ışık cisimden geri yansır.
Işık Alıcısı: Yansıyan ışık, sensörün alıcı kısmı tarafından algılanır ve bu algılama bir çıkış tetikler.

Bu sensörler, özellikle kısa mesafelerde etkili çalışmakla birlikte, düzgün yüzeylere sahip cisimlerle daha verimli sonuçlar verir.

Çeşitleri

Cisimden yansımalı sensörler üç ana türde bulunur:

Normal Yansımalı Sensör: Işık kaynağı ve alıcı aynı sensörde yer alır. Işık kaynağından yayılan ışık, cisimden yansır ve geri alıcıya gelir.
Polarize Yansımalı Sensör: Polarize ışık kullanarak, düzgün yüzeylerden gelen ışığı daha hassas bir şekilde algılar. Bu tür sensörler, özellikle yansıtıcı yüzeylerin olduğu ortamlarda etkilidir.
Ekranlı Yansımalı Sensör: Bu sensörler, uzun mesafelerden yansıyan ışığı algılayabilme yeteneğine sahiptir ve genellikle geniş alanlarda kullanılır.

Kullanım Alanları

Cisimden yansımalı sensörler, çok çeşitli endüstriyel ve otomasyon uygulamalarında kullanılır:

Malzeme Taşıma Sistemleri: Cisimlerin varlığını veya hareketini algılamak için kullanılır.
Güvenlik Uygulamaları: Kapıların veya güvenlik bariyerlerinin düzgün çalışıp çalışmadığını izlemek için kullanılır.
Otomasyon ve Endüstriyel Kontrol: Üretim hatlarında makinelerin düzgün çalışıp çalışmadığını kontrol etmek için tercih edilir.
Yükseklik ve Mesafe Ölçümü: Cisimlerin belirli bir mesafede olup olmadığını kontrol etmek için kullanılır.

Avantajlar

Uzun Mesafe Algılama: Cisimden yansımalı sensörler, orta ve uzun mesafelerde de etkili olabilir.
Basit Kurulum: Işık kaynağı ve alıcı tek bir sensörde bulunduğundan, kurulum süreci kolaydır.
Ekonomik: Genellikle diğer algılama yöntemlerine göre daha ekonomik bir çözüm sunar.

Dezavantajlar

Yansıtıcı Yüzey Gereksinimi: Cisimlerin düzgün veya yansıtıcı yüzeylere sahip olması gereklidir. Aksi takdirde, sensör doğru algılama yapmayabilir.
Çevresel Etkiler: Ortam ışığı ve çevresel koşullar, sensörün algılama doğruluğunu etkileyebilir.
