IMR 25

IMR-25W Güç Kaynakları

/assets/listings/urunler/25-5-o-n-jpg-image-93019.webp
/assets/listings/urunler/25-5-yan-jpg-image-12737.webp
/assets/listings/urunler/25-5-yatay-jpg-image-97303.webp
/assets/listings/urunler/25-24-dik-jpg-image-81849.webp
/assets/listings/urunler/25-24-o-n-jpg-image-29887.webp
/assets/listings/urunler/25-24-yatay-jpg-image-99988.webp
Teknik Dökuman indir

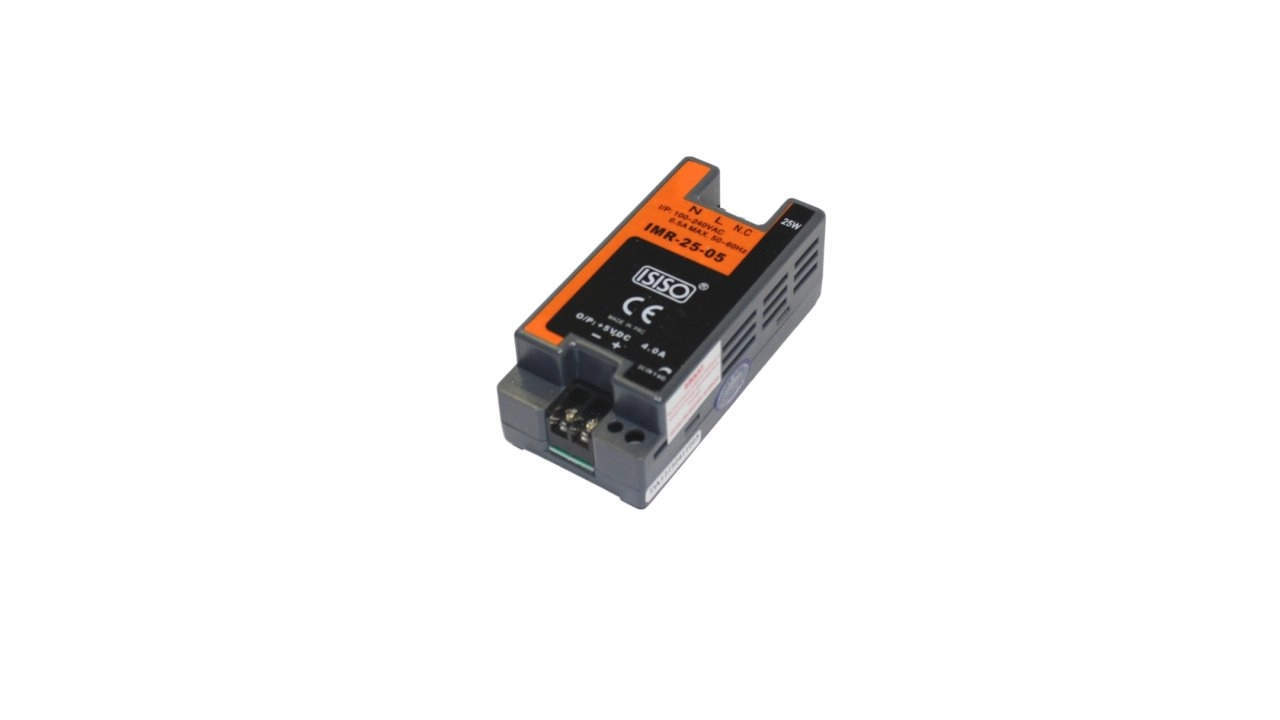

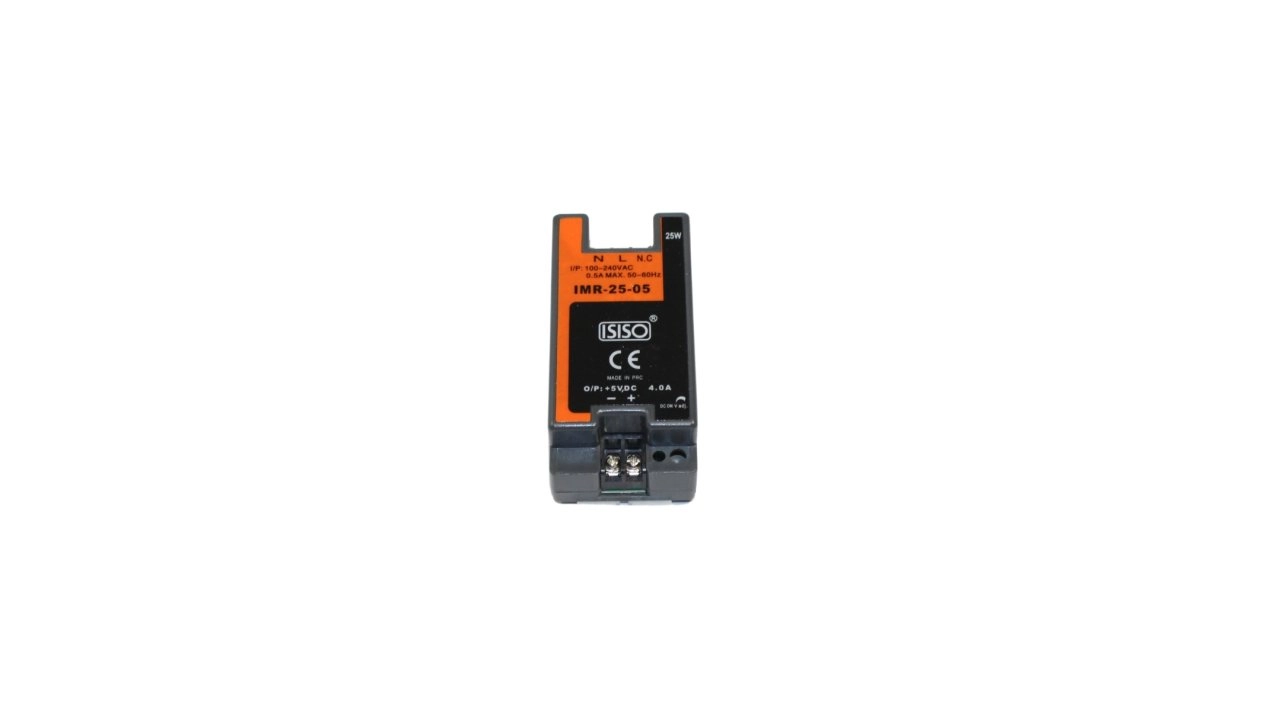

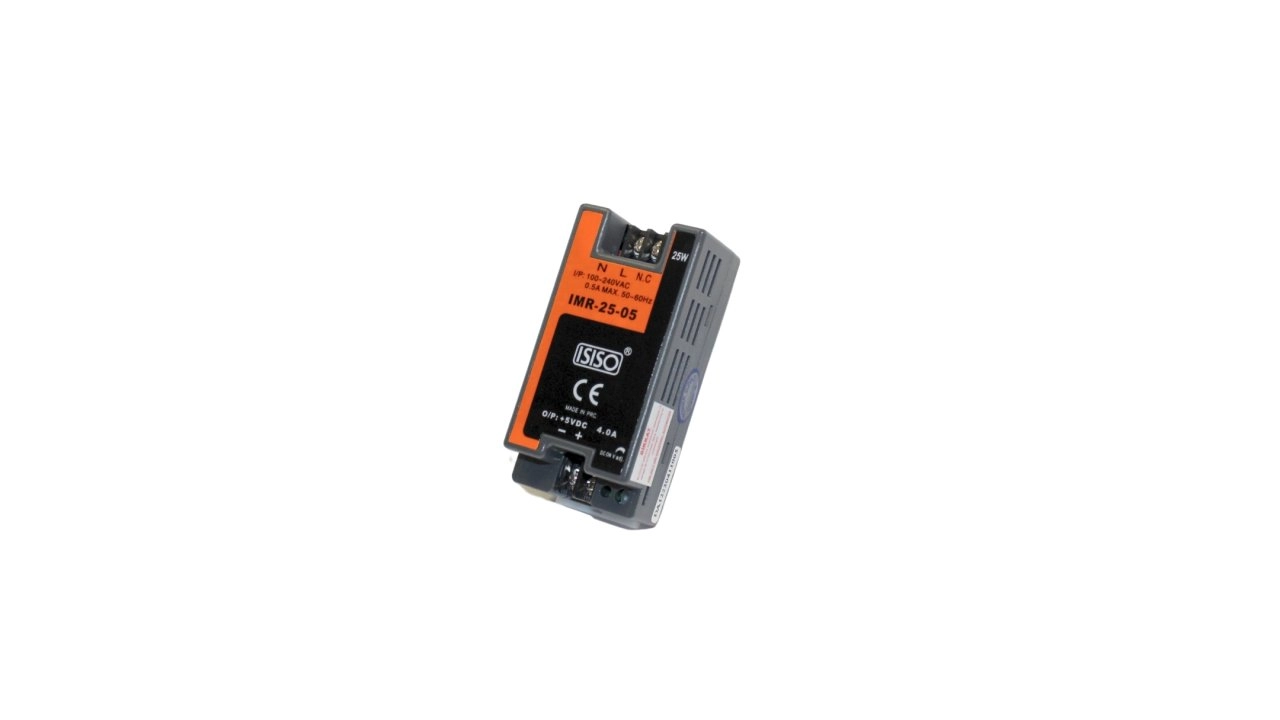

Model: IMR-25-05
Güç: 25 W
Çıkış: 5 VDC
Amper: 5 A
Boyut: 35*45*90 mm
Model: IMR-25-12
Güç: 25 W
Çıkış: 12 VDC
Amper: 2.1 A
Boyut: 35*45*90 mm

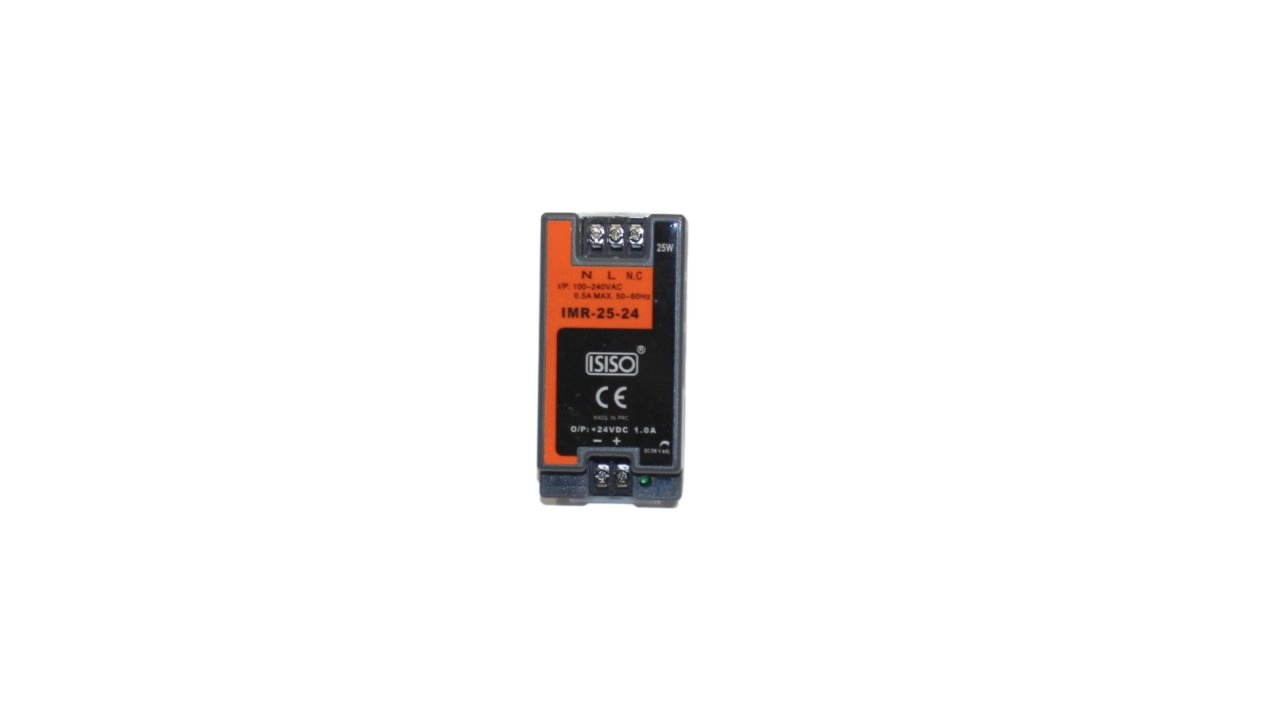

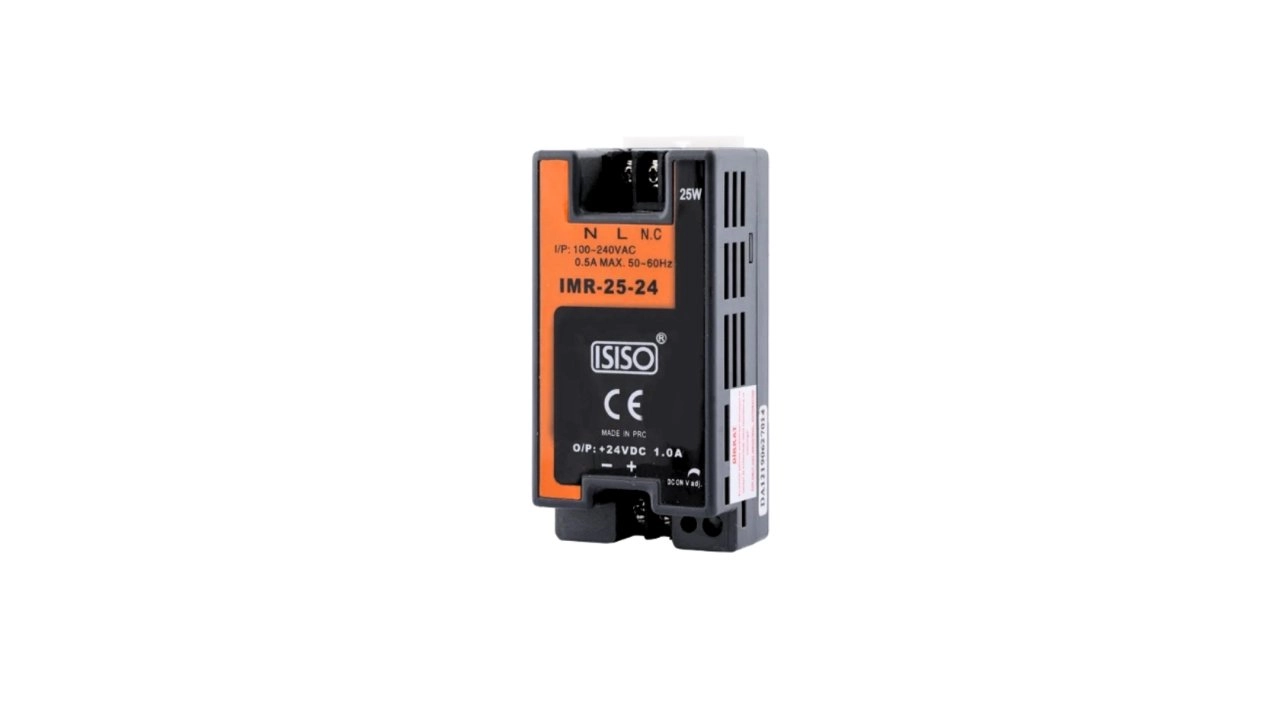

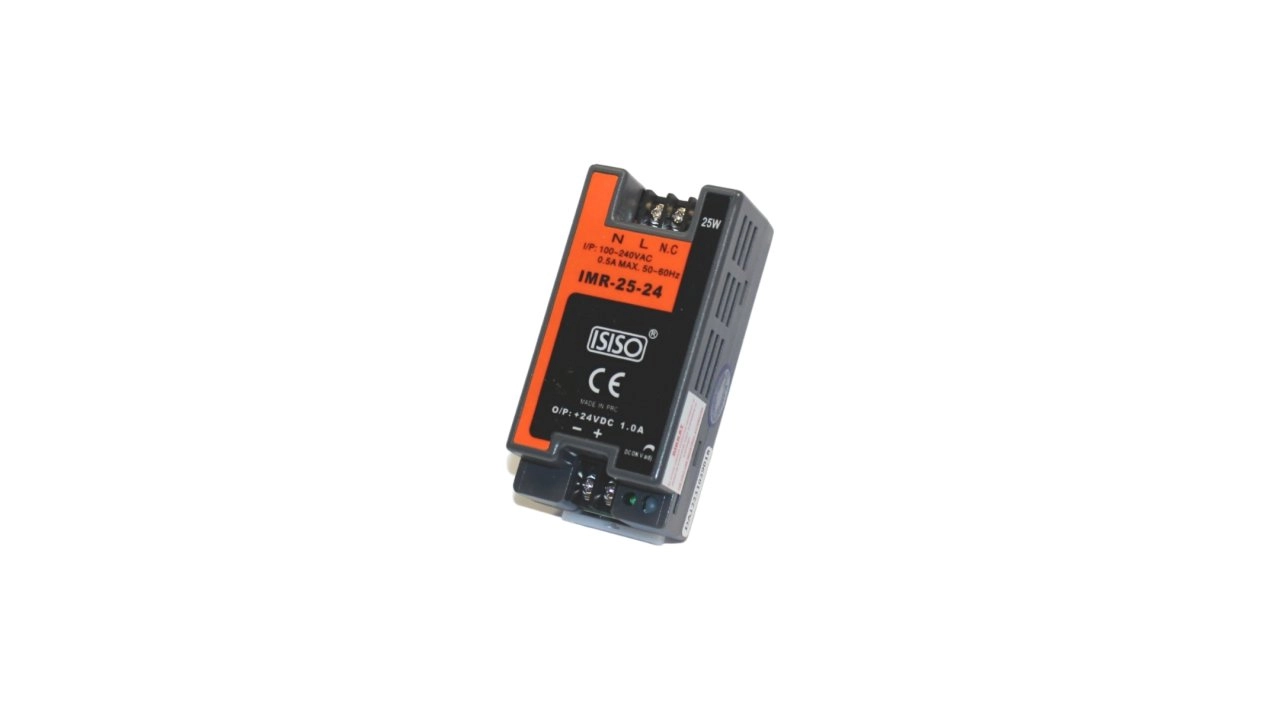

Model: IMR-25-24
Güç: 25 W
Çıkış: 24 VDC
Amper: 1.1 A
Boyut: 35*45*90 mm

IMR-25 Serisi Teknik Özellikler

Çıkış Özellikleri

Model IMR-25-5 IMR-25-12 IMR-25-24
DC Çıkış Voltajı 5V 12V 24V
Çıkış Voltajı Toleransı ±2% ±1% ±1%
Nominal Çıkış Akımı 4A 2.1A 1A
Çıkış Akımı Aralığı 0-4A 0-2.1A 0-1A
DC Çıkış Gücü 20W 25.2W 24W
Dalgalanma ve Gürültü 80mVp-p 120mVp-p 240mVp-p
DC Voltaj Ayarlanabilir Aralık 4.75-5.5V 11.4-13.2V 20.5-26.5V

Giriş Özellikleri

Parametre Değer
AC Giriş Voltaj Aralığı 90-264VAC veya 100-360VDC, 47 ~ 63Hz
AC Giriş Akımı 0.45A / 115VAC, 0.25A / 230VAC
Verimlilik 78% (IMR-25-5), 83% (IMR-25-12), 85% (IMR-25-24)
AC Ani Akım Soğuk Başlangıç Akımı: 10A / 115V, 20A / 230V
Kaçak Akım <2mA / 240VAC

Koruma Özellikleri

Koruma Tipi Değer
Aşırı Yük Koruması 110%-150%, Koruma Modu: Çıkışı Kes ve Yeniden Başlat
Aşırı Voltaj Koruması 5.75-6.75V (5V model), 13.8-16.2V (12V model), 27-30V (24V model)
Koruma Modu: Çıkışı Kes ve Otomatik Olarak Sıfırlayın

Çevre Özellikleri

Parametre Değer
Çalışma Sıcaklığı ve Nem -10°C ~ +50°C, %20 ~ 90 RH
Depolama Sıcaklığı ve Nem -20°C ~ +85°C, %10 ~ 95 RH
Şok Direnci 10 ~ 500Hz, 2G, 10 dk/1 çevrim, her eksende 60 dk

Güvenlik Özellikleri

Parametre Değer
Voltaj Dayanım Kapasitesi Giriş-Çıkış: 2KVAC, Giriş-Toprak: 1.5KVAC, Çıkış-Toprak: 0.5KVAC
Yalıtım Direnci Giriş-Çıkış, Giriş-Toprak, Çıkış-Toprak: 100M Ohm / 500VDC

Diğer Özellikler

Parametre Değer
Ağırlık 0.13 kg
Paket 120 adet/ctn, 44.5 * 26.5 * 31 cm
Boyutlar 35 * 45 * 102 mm

Notlar

  1. Tüm parametreler, 25°C’de, 230VAC giriş voltajı ve nominal yük altında ölçülmüştür.

  2. Dalgalanma ve gürültü voltajı, 0.1μF ve 47μF kapasiteli kondansatörler ile 12 inç uçlarına uygulanmış, 20MHz bant genişliğine sahip bir oscilloscope ile ölçülmüştür.

  3. Tolerans, voltaj hatası ve akım düzenleme faktörlerinin toplamıdır.
