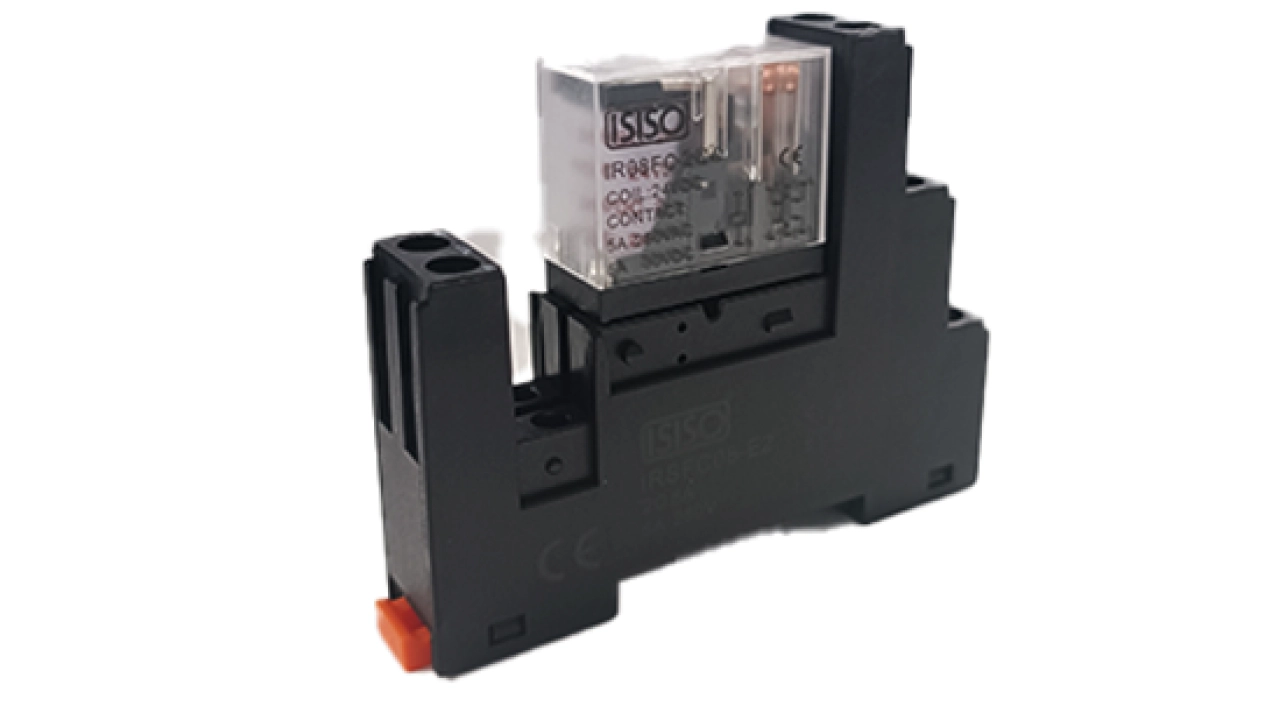

FC Serisi

/assets/listings/urunler/fc-png-image-12328.webp
Teknik Dökuman indir

FC Serisi Röleler - Teknik Özellik Tablosu

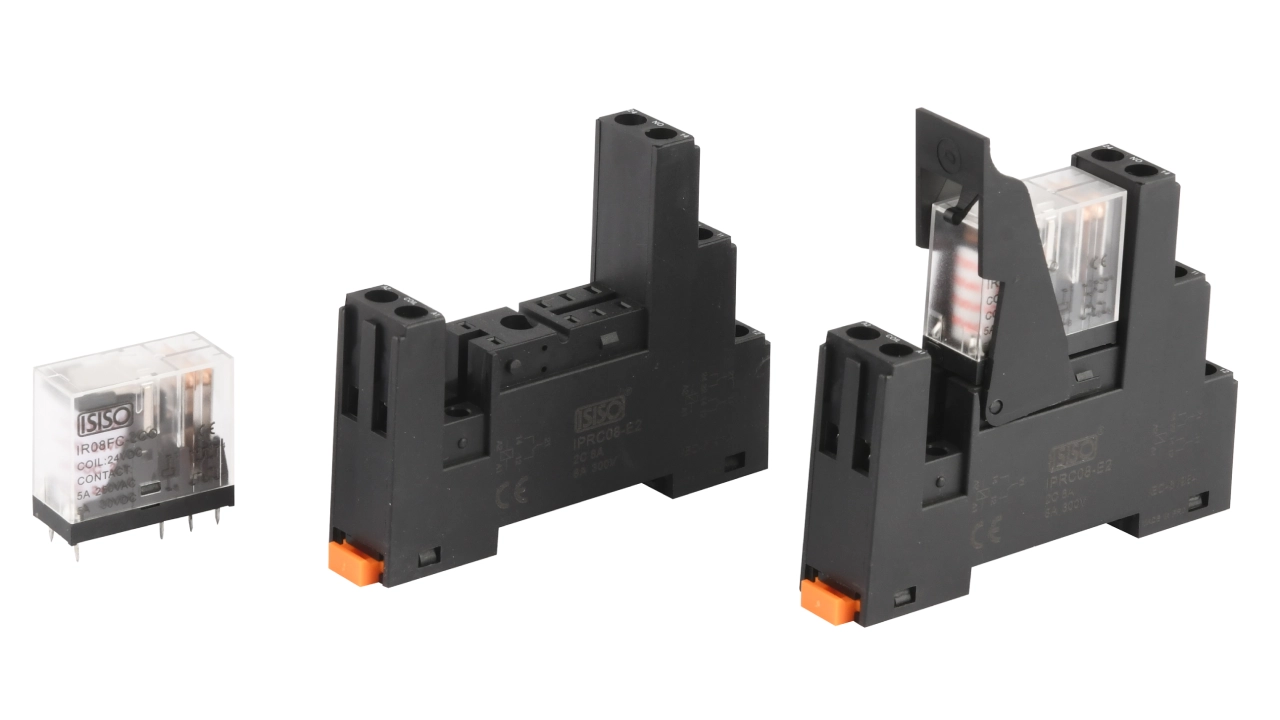

Röle Modelleri

Model Kodu Çıkış Tipi Akım Kapasitesi Çalışma Gerilimi Montaj Tipi
IR16FC-1CO 24VDC 1 CO 16A 24 VDC PCB Terminal
IR16FC-1CO 220VAC 1 CO 16A 220 VAC PCB Terminal
IR08FC-2CO 24VDC 2 CO 8A (per kontakt) 24 VDC PCB Terminal
IR08FC-2CO 220VAC 2 CO 8A (per kontakt) 220 VAC PCB Terminal
IRSFC08-E2 Soket - - Ray Montaj (8 pin)

Teknik Özellikler

  1. Genel Özellikler:

    • Kompakt Tasarım: 17.5mm genişlikle dar alanlara uyumlu

    • Yük Kapasitesi:

      • 1 Kontak (1CO): Max. 12A

      • 2 Kontak (2CO): Max. 8A (her kontakt için)

    • Terminaller: PCB montaj için yaylı klips veya lehimleme

  2. Standartlar:

    • RoHS: Kurşun/civa gibi zararlı maddeler içermez

    • IEC61810-1: Elektromekanik röle standartlarına uygun

    • İzolasyon: Kontaklar arası 4kV, bobin-kontak arası 5kV

  3. Çalışma Koşulları:

    • Sıcaklık Aralığı: -40°C ile +70°C

    • Mekanik Ömür: 10.000.000 operasyon

    • Elektriksel Ömür: 100.000 operasyon (nominal yükte)

Uygulama Alanları

  • Endüstriyel Kontrol: PLC çıkış modülleri, otomasyon sistemleri

  • Ev Aletleri: Çamaşır makinesi, klima kontrol devreleri

  • Enerji Yönetimi: Şalter kontrol, güç dağıtım sistemleri

Montaj Seçenekleri

  • Direkt PCB: Tüm röle modelleri PCB'ye lehimlenebilir

  • Ray Soket (IRSFC08-E2): Hızlı değişim için DIN ray montaj

Karşılaştırmalı Özet

Özellik 1CO Modeller 2CO Modeller
Max. Akım 16A (1 kontakt) 8A (her kontakt)
Gerilim 24VDC/220VAC 24VDC/220VAC
Kullanım Alanı Basit anahtarlama Çift devre kontrolü

Not: Tüm röleler 250VAC/30VDC izolasyon gerilimine sahiptir.
