Mantel Tip Termokupl

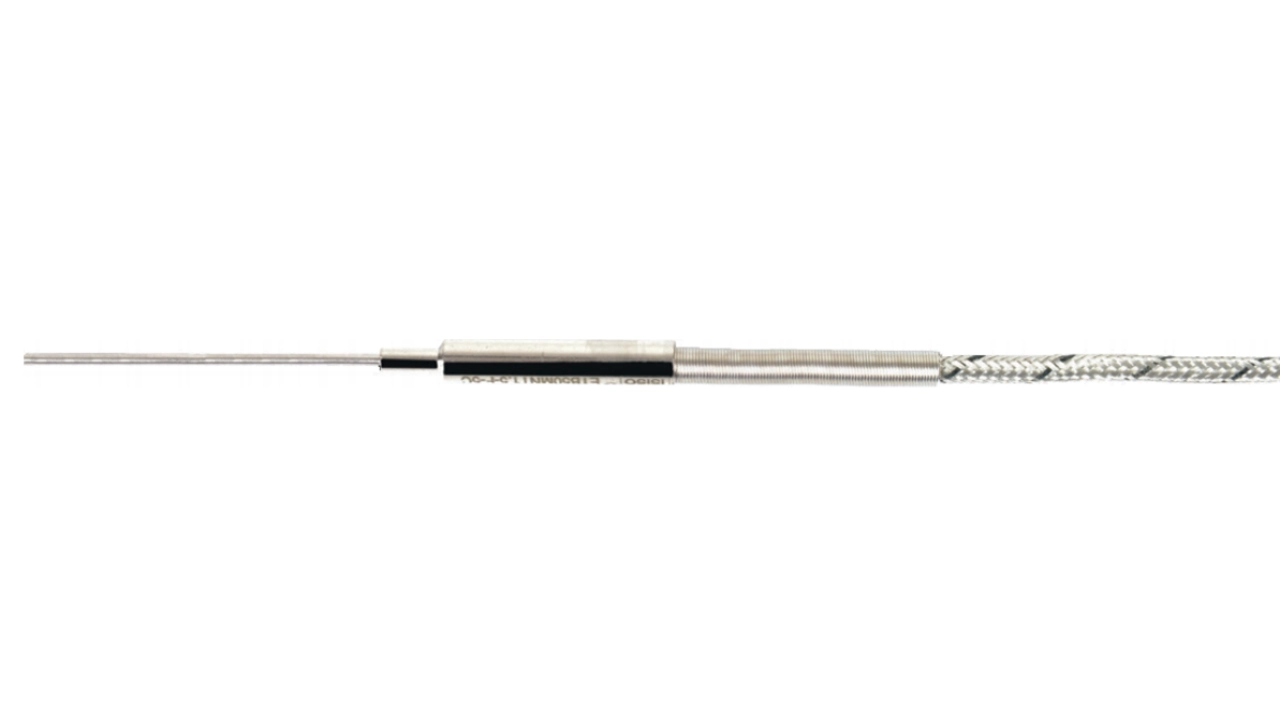

Mantel Tip Termokupl Nedir?

Mantel tip termokupllar, esnek metal kılıflı (mantel) bir yapıya sahip sıcaklık sensörleridir. Geleneksel termokupllardan farklı olarak, bükülebilir yapıları sayesinde dar alanlara ve özel montaj gereksinimlerine uyum sağlarlar.

1. Mantel Tip Termokuplun Özellikleri:

Yapı: İçerisinde magnezyum oksit (MgO) izolasyonu bulunan bir metal boru içinde termokupl telleri yer alır.
Esneklik: Bükülebilir yapısı sayesinde dar alanlarda ve özel şekillendirilmiş yüzeylerde kullanılabilir.
Dayanıklılık: Yüksek sıcaklıklara, titreşime ve mekanik darbelere karşı dayanıklıdır.
Tepki Süresi: İnce çaplı borular kullanıldığı için hızlı tepki süresine sahiptir.
Çap Seçenekleri: Genellikle 1 mm’den 8 mm’ye kadar çeşitli çap seçenekleri bulunur.
Sıcaklık Aralığı: Kullanılan termokupl tipine bağlı olarak -200°C’den 1300°C’ye kadar ölçüm yapabilir.

2. Mantel Tip Termokupl Çeşitleri:

J Tipi (Fe-Const): Düşük sıcaklıklar ve vakum fırınları için uygundur.
K Tipi (NiCr-Ni): Genel endüstriyel kullanım, geniş sıcaklık aralığına sahiptir.
N Tipi (NiCrSi-NiSi): K tipine benzer, ancak oksidasyona karşı daha dirençlidir.
S/R Tipi (PtRh-Pt): Yüksek sıcaklıklarda (1600°C’ye kadar) hassas ölçümler için kullanılır.

3. Kullanım Alanları

Yüksek sıcaklık fırınları (seramik, cam, metal işleme)
Plastik enjeksiyon makineleri (eriyik plastik sıcaklık ölçümü)
Buhar kazanları ve ısı eşanjörleri
Otomotiv test sistemleri (egzoz sıcaklığı ölçümü)
Gıda sanayii (sterilizasyon prosesleri)

4. Avantajları

✔ Mekanik dayanım: Titreşimli/darbeli ortamlara uygun.
✔ Kimyasal direnç: Asit, baz ve korozif ortamlarda kullanılabilir.
✔ Esneklik: Bükülerek montaj yapılabilir.
✔ Hızlı tepki: Sıcaklık değişimlerini anlık algılar.

5. Seçim Kriterleri

Termokupl Tipi:
- K tipi (NiCr-NiAl): Geniş aralık (-200°C/+1200°C)
- J tipi (Fe-Const): Vakum uygulamaları
- T tipi (Cu-Const): Düşük sıcaklıklar (-200°C/+350°C)
Kılıf Malzemesi:
- 316L paslanmaz çelik: Nemli/kimyasal ortamlar
- Inconel 600: Aşırı yüksek sıcaklık (1200°C'ye kadar)
Montaj Şekli: Dişli (1/2" NPT), flanşlı veya kaynaklı.

6. Sık Sorulan Sorular (SSS)

Q: Mantel termokupl neden klasik termokupolden pahalıdır?
A: Metal kılıfın yüksek malzeme maliyeti ve üretim hassasiyeti nedeniyle.

Q: Eğilebilir yapı ölçüm hassasiyetini etkiler mi?
A: Hayır, kılıf içindeki termokupl çifti korunduğu için hassasiyet değişmez.

Q: Hangi durumlarda Inconel kılıf tercih edilmeli?
A: 1000°C üzeri sıcaklıklarda veya sülfürlü ortamlarda.

STANDART ÜRÜNLER

PT-100 (RTD)

Ürün Kodu	Boru Çapı (mm)	Dalma Boyu (mm)	Kablo Boyu (mt)
ETB50MNT3-P-1Ç	3	50	1
ETB100MNT3-P-1Ç	3	100	1
ETB150MNT3-P-1Ç	3	150	1
ETB200MNT3-P-1Ç	3	200	1
ETB250MNT3-P-1Ç	3	250	1

Fe-Const (J Tipi Termokupl)

Ürün Kodu	Boru Çapı (mm)	Dalma Boyu (mm)	Kablo Boyu (mt)
ETB50MNT1-F-1Ç	1	50	1
ETB100MNT1-F-1Ç	1	100	1
ETB150MNT1-F-1Ç	1	150	1
ETB200MNT1-F-1Ç	1	200	1
ETB250MNT1-F-1Ç	1	250	1
ETB50MNT1,5-F-1Ç	1,5	50	1
ETB100MNT1,5-F-1Ç	1,5	100	1
ETB150MNT1,5-F-1Ç	1,5	150	1
ETB200MNT1,5-F-1Ç	1,5	200	1
ETB250MNT1,5-F-1Ç	1,5	250	1
ETB50MNT2-F-1Ç	2	50	1
ETB100MNT2-F-1Ç	2	100	1
ETB150MNT2-F-1Ç	2	150	1
ETB200MNT2-F-1Ç	2	200	1
ETB250MNT2-F-1Ç	2	250	1
ETB50MNT3-F-1Ç	3	50	1
ETB100MNT3-F-1Ç	3	100	1
ETB150MNT3-F-1Ç	3	150	1
ETB200MNT3-F-1Ç	3	200	1
ETB250MNT3-F-1Ç	3	250	1

NiCr-Ni (K Tipi Termokupl)

Ürün Kodu	Boru Çapı (mm)	Dalma Boyu (mm)	Kablo Boyu (mt)
ETB50MNT1-N-1Ç	1	50	1
ETB100MNT1-N-1Ç	1	100	1
ETB150MNT1-N-1Ç	1	150	1
ETB200MNT1-N-1Ç	1	200	1
ETB250MNT1-N-1Ç	1	250	1
ETB50MNT1,5-N-1Ç	1,5	50	1
ETB100MNT1,5-N-1Ç	1,5	100	1
ETB150MNT1,5-N-1Ç	1,5	150	1
ETB200MNT1,5-N-1Ç	1,5	200	1
ETB250MNT1,5-N-1Ç	1,5	250	1
ETB50MNT2-N-1Ç	2	50	1
ETB100MNT2-N-1Ç	2	100	1
ETB150MNT2-N-1Ç	2	150	1
ETB200MNT2-N-1Ç	2	200	1
ETB250MNT2-N-1Ç	2	250	1
ETB50MNT3-N-1Ç	3	50	1
ETB100MNT3-N-1Ç	3	100	1
ETB150MNT3-N-1Ç	3	150	1
ETB200MNT3-N-1Ç	3	200	1
ETB250MNT3-N-1Ç	3	250	1
ETB300MNT3-N-1Ç	3	300	1
ELB300MNT3-N-3S	3	300	3
