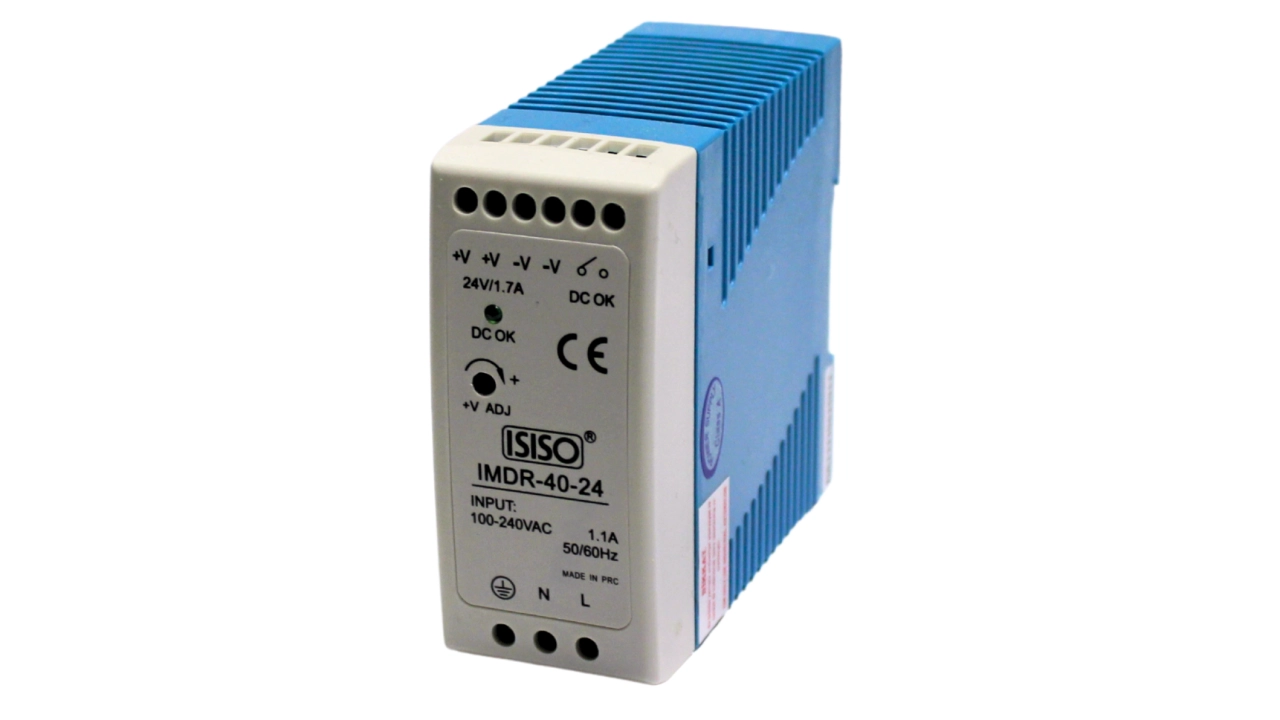

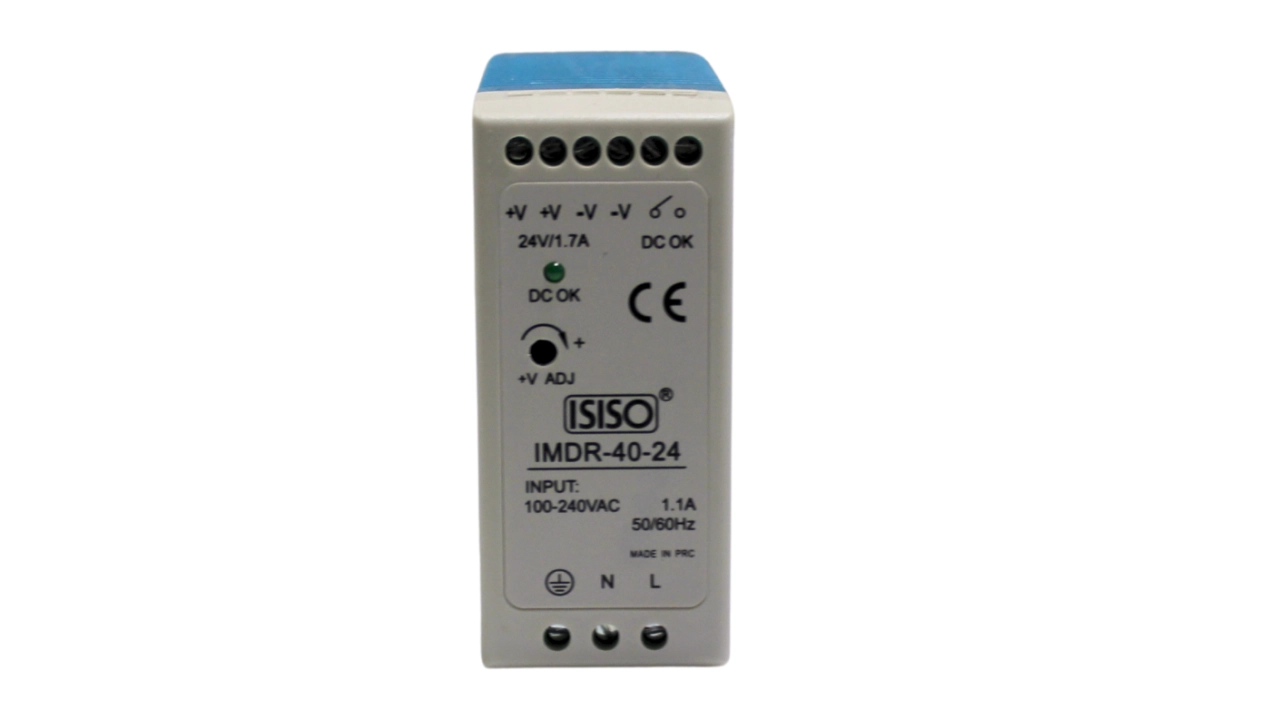

IMDR 40

IMDR Serisi 40W Güç Kaynakları

/assets/listings/urunler/82-png-image-76342.webp
/assets/listings/urunler/83-png-image-75066.webp
/assets/listings/urunler/84-png-image-15876.webp
Teknik Dökuman indir
Model: IMDR-40-05
Güç: 40 W
Giriş: 220 VAC
Çıkış: 5 VDC
Amper: 6.0 A
Boyut: 40*90*100 mm
Model: IMDR-40-12
Güç: 40 W
Giriş: 220 VAC
Çıkış: 12 VDC
Amper: 3.3 A
Boyut: 40*90*100 mm
Model: IMDR-40-24
Güç: 40 W
Giriş: 220 VAC
Çıkış: 24 VDC
Amper: 1.7 A
Boyut: 40*90*100 mm

IMDR-40 Serisi AC/DC Güç Kaynağı

Genel Özellikler

Özellik Değer
Model Serisi IMDR-40-5, IMDR-40-12, IMDR-40-15, IMDR-40-24, IMDR-40-48
Tasarım Kompakt, din ray montajlı (TS-35/7.5 veya 15)
Güç Açık LED Göstergesi Evet
Korumalar Kısa devre, aşırı yük, aşırı gerilim
Yüksüz Güç Tüketimi <0.75W
Soğutma Serbest hava konveksiyonu ile soğutma (-20°C ~ +70°C)
Test Durumu %100 tam yük yanma testi
Garanti 2 yıl
DC Tamam Aktif Sinyal Dahili

Çıkış Parametreleri

Model IMDR-40-5 IMDR-40-12 IMDR-40-15 IMDR-40-24 IMDR-40-48
Çıkış Gerilmesi (DC) 5V 12V 15V 24V 48V
Anma Akımı 6A 3.33A 2.66A 1.7A 0.83A
Akım Aralığı 0-6A 0-3.33A 0-2.66A 0-1.7A 0-0.83A
Anma Gücü 30W 40W 39.9W 40.8W 39.8W
Dalgalanma ve Gürültü (Maks.) 80mVp-p 120mVp-p 120mVp-p 150mVp-p 200mVp-p
Gerilim Ayar Aralığı 5-6V 12-15V 15-18V 24-30V 48-56V
Gerilim Toleransı ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
Hat Düzenleme ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
Yük Regülasyonu ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
Kurulum, Yükselme Süresi 500ms, 30ms/230VAC, 500ms, 30ms/115VAC (tam yükte)
Uptime Tutun (Tipik) 50ms/230VAC, 20ms/115VAC (tam yükte)

Giriş Parametreleri

Özellik Değer
Giriş Gerilim Aralığı 85-264VAC / 120-370VDC
Frekans Aralığı 47-63Hz
AC Akımı 1.1A/115VAC, 0.7A/230VAC
Ani Başlangıç Akımı 30A/115VAC, 60A/230VAC
Kaçak Akım <1mA/240VAC

Koruma Özellikleri

Koruma Türü Açıklama
Aşırı Yük %105-%160 nominal çıkış gücü, sabit akım sınırlaması, otomatik kurtarma
Aşırı Gerilim 6.25-7.25V (5V çıkış için), 15.6-18V (12V çıkış için), 57.6-64.8V (48V çıkış için)
DC Tamam Aktif Sinyal 30V/1A (maks. röle kontakt)

Çevresel Özellikler

Parametre Değer
Çalışma Sıcaklığı -20°C ~ +70°C
Çalışma Nem %20-90 (yoğuşmasız)
Depolama Sıcaklığı -40°C ~ +85°C
Sıcaklık Katsayısı ±0.03%/°C (0 ~ 50°C)
Titreşim Direnci 10-500Hz, 2G, 10dk/çevrim, 60dk her eksende X, Y, Z boyunca

Güvenlik ve EMC

Özellik Değer
Dayanım Gerilimi Giriş-Çıkış: 3KVAC, Giriş-FG: 2KVAC, Çıkış-FG: 0.5KVAC
İzolasyon Direnci Giriş-Çıkış, Giriş-FG, Çıkış-FG: 100M ohm/500VDC/25°C/70%RH
EMC Emisyon EN55011, EN55022 (CISPR22), EN61204-3, EN61000-3-2,-3 sınıf B
EMC Bağışıklık EN61000-4-2,3,4,5,6,8,11; EN55024, EN61000-6-1, EN61204-3

Diğer Özellikler

Özellik Değer
MTBF 301,700 saat (25°C)
Boyutlar 4090100mm (G x Y x D)
Paketleme 0.42kg, 48 adet/karton (20kg)

Notlar

  1. Parametreler 230VAC giriş, nominal yük ve 25°C ortam sıcaklığında ölçülmüştür.

  2. Dalgalanma ve gürültü ölçümü, 12" bükümlü çift tel ile 20MHz bant genişliğinde yapılmıştır.

  3. Tolerans, hat düzenleme ve yük regülasyonunu içerir.

  4. Güç kaynağı, son ekipman kurulumunda EMC direktiflerine uygunluk sağlanmalıdır.

  5. Kurulum süresi, soğuk başlangıçta ölçülmüştür.
